384 6 Programmazione DIN
6.21 La
v
o
ra
zione superficie cilindr
ica
Definizione matrice poligono superficie cilindrica
G317
L'istruzione G317 definisce un poligono sulla superficie cilindrica. La
matrice si programma in combinazione all'istruzione G794.
Parametri
 Z Centro
 CY Centro come quota percorso (riferimento: G120 Diametro di
riferimento)

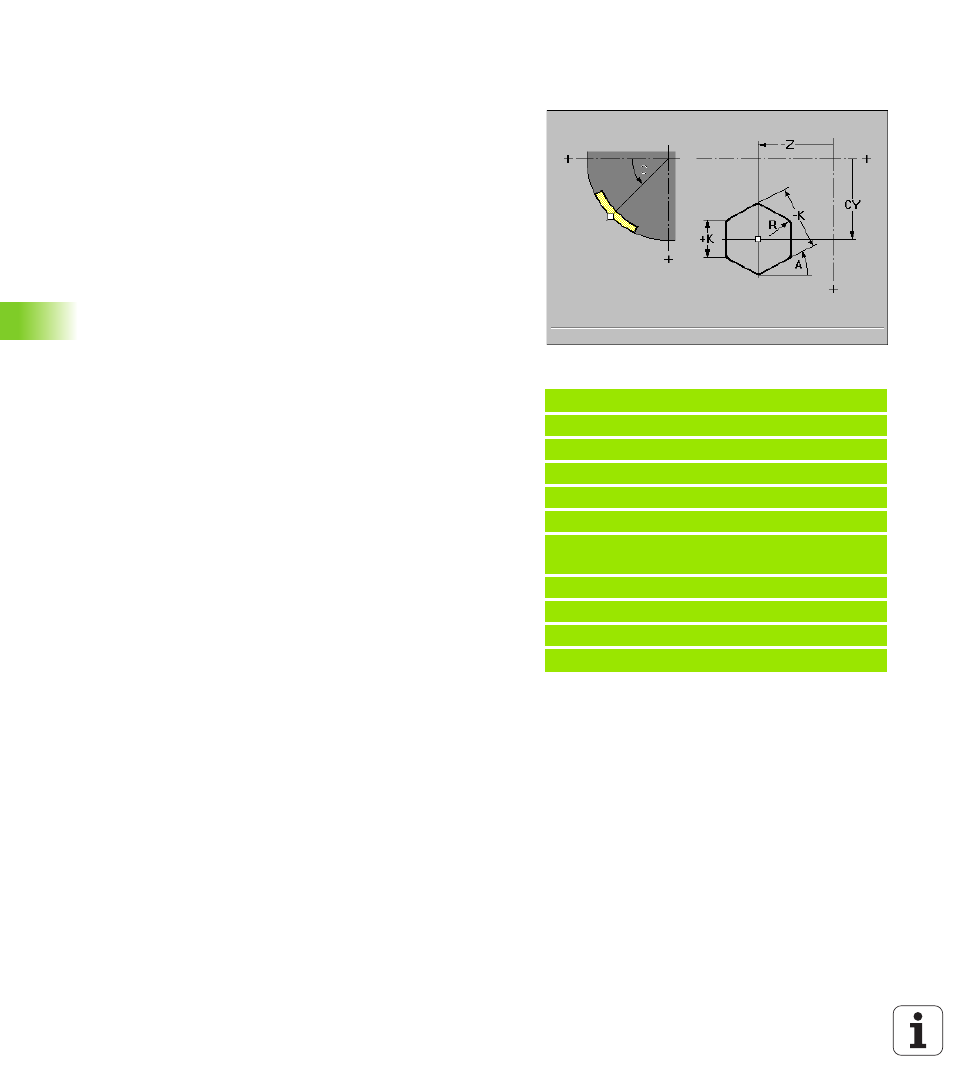

 C Centro angolo centro – Direzione angolare: vedere grafica di
supporto
 Q Numero di lati: Campo: 3 <= Q <= 127
 A Angolo – Riferimento: vedere grafica di supporto
 K Apertura chiave (SW)/Lunghezza
„ K<0: apertura chiave (diametro cerchio interno)
„ K>0: lunghezza lato
 R Smusso/Arrotondamento
„ R<0: lunghezza smusso
„ R>0: raggio arrotondamento
Esempio: G317
%317.nc
[G317]
N2 T71G197 S1200 G195 F0.2 M104
N3 M14
N4 G110 C0
N5 G0 X110 Z5
N6 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N7 G317 Z-35 C0 Q6 A5 K-25 R3
N8 G80
N9 M15
FINE
