5 Programmazione ICP
5.5 Elementi del pr
ofilo ICP di t
o
rn
it
ur
a
5.5
Elementi del profilo ICP di
tornitura
Impostazione linea profilo di tornitura
Selezionare la direzione dell'elemento del profilo sulla base dell'icona
menu e quotare l'elemento.
Per elementi orizzontali e verticali non è necessario inserire le
coordinate X e Z. Il MANUALplus blocca la relativa casella di
immissione, se non sono presenti elementi indefiniti.
Selezionare la direzione della linea
Quotare la linea e specificare il passaggio al successivo elemento del
profilo.

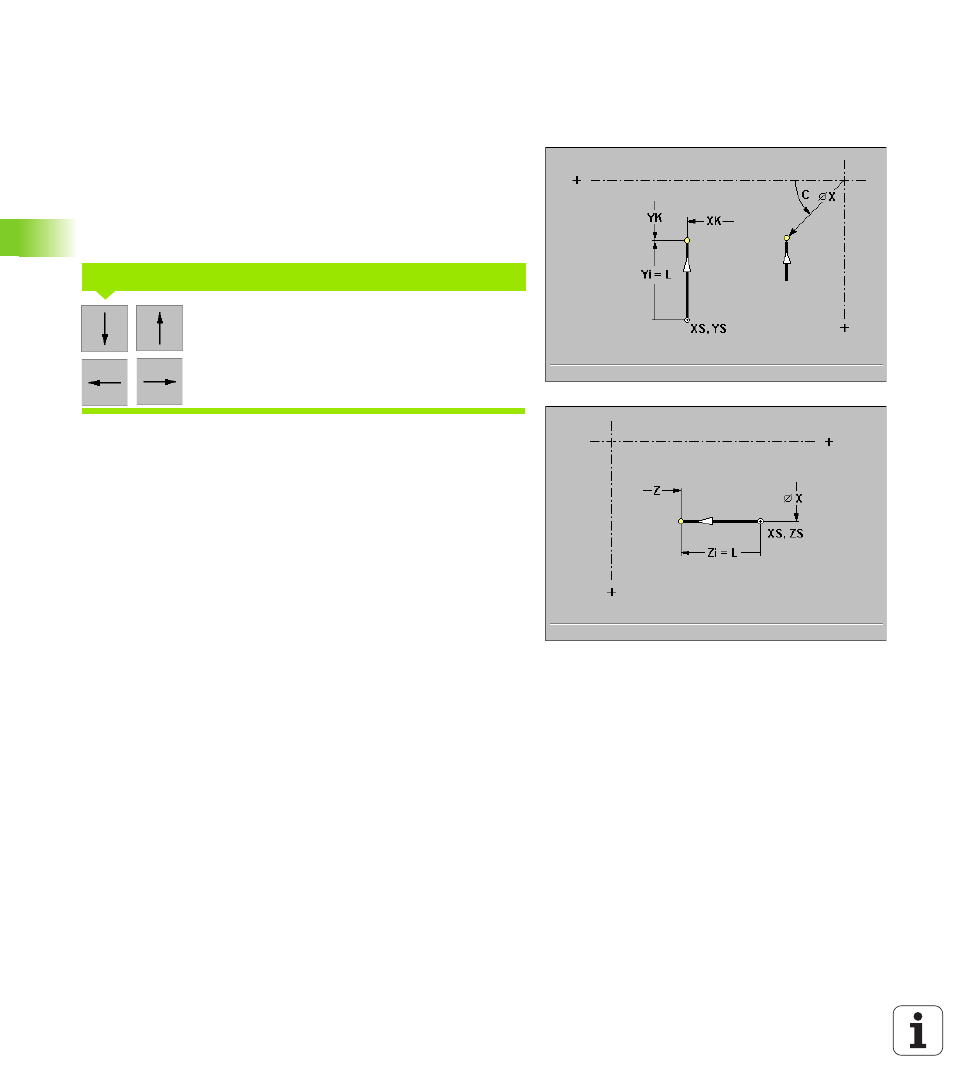

Parametri Linea verticale
XS, ZS Punto di partenza in X/Z
(= punto finale dell'ultimo
elemento)
X Punto di arrivo in X
Xi Punto di arrivo in X
(incrementale): distanza punto di partenza
– punto di destinazione
L Lunghezza linea
F Avanzamento speciale
Parametri Linea orizzontale
XS, ZS Punto di partenza in X/Z
(= punto finale dell'ultimo
elemento)
Z Punto di arrivo in Z
Zi Punto di arrivo in Z
(incrementale): distanza punto di partenza
– punto di destinazione
L Lunghezza linea
F Avanzamento speciale
Linee verticali/orizzontali
