HEIDENHAIN MANUALplus 4110 325
6.12 Cicli di t
o
rn
it
ur
a semplici

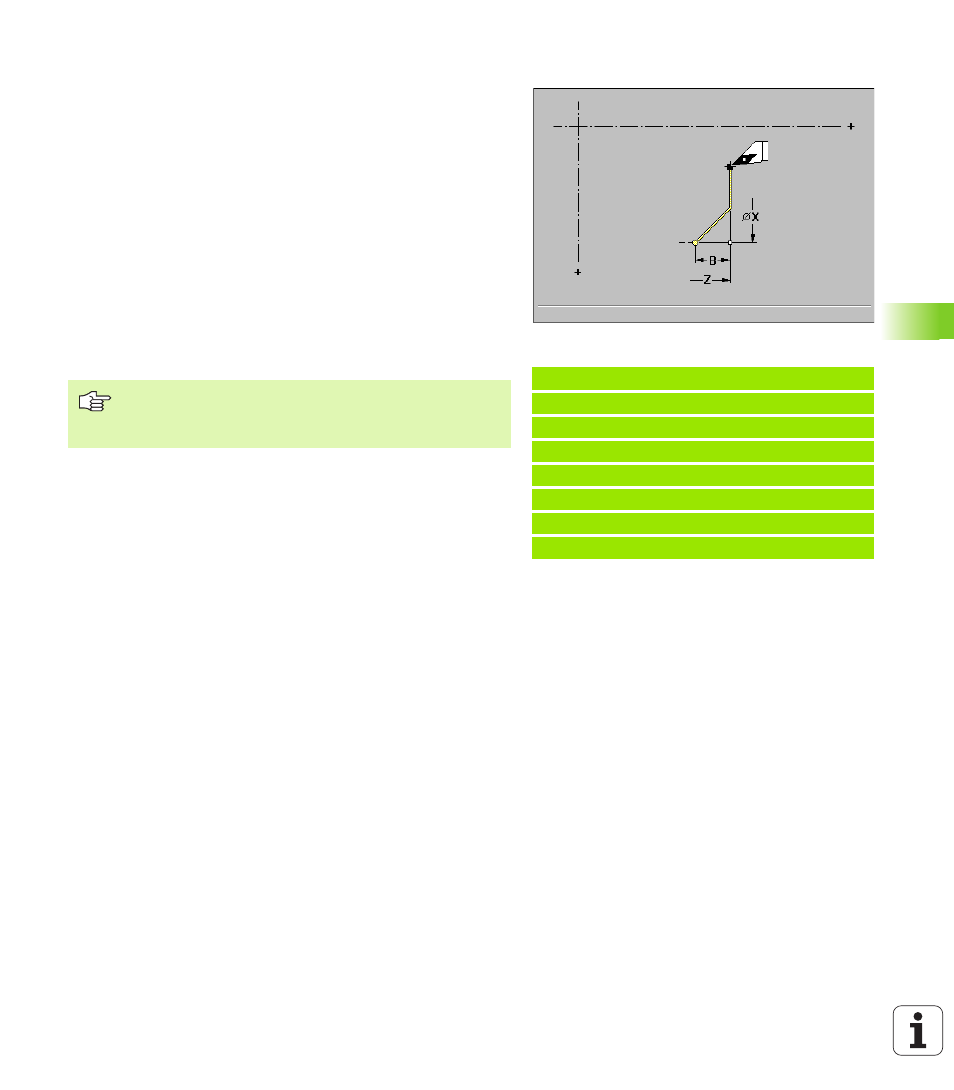

Percorso con smusso G88
L'istruzione G88 genera smussi su spigoli esterni paralleli agli assi che
definiscono un angolo retto. Il precedente elemento assiale o radiale
viene lavorato, se prima di eseguire il ciclo l'utensile si trova sulla
coordinata X o Z dello spigolo. Gli smussi vengono lavorati in una
passata.
Il MANUALplus determina la direzione dello smusso sulla base
dell'"orientamento utensile" (vedere “Utensili per tornire" pag. 421).
Posizione utensile dopo l'esecuzione del ciclo: Punto finale dello
smusso
Parametri
 X Spigolo (quota diametro)
 Z Spigolo
 B Larghezza smusso
 E Avanzamento ridotto : default: avanzamento attivo
Esempio: G88
%88.nc
[G88]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X70 Z2
N3 G1 Z0
N4 G88 X84 Z0 B2
N5 . . .
FINE
„ Compensazione del raggio del tagliente: viene
eseguita.
„ Sovrametallo: non viene considerato.
