174 4 Programmazione di cicli
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico

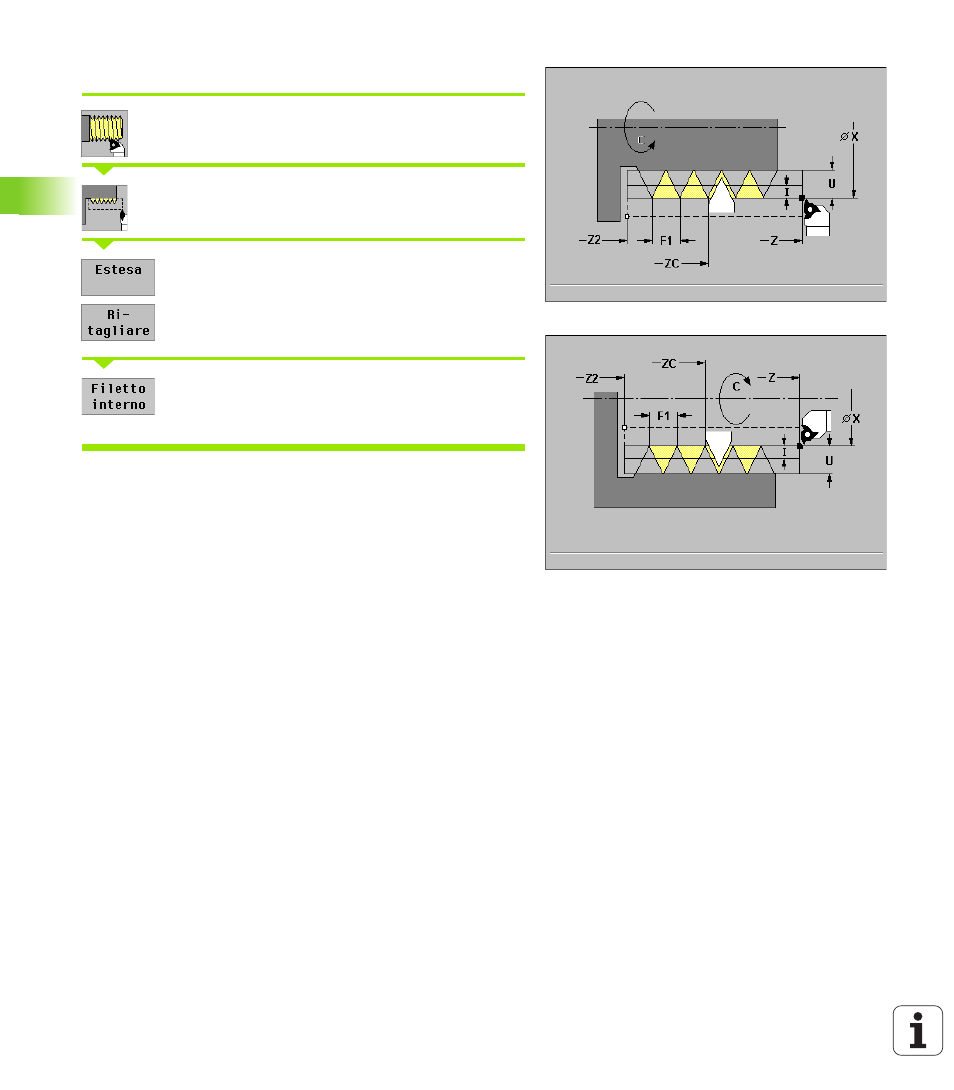

Ripresa filetto estesa (assiale)
Selezionare "Filettatura"
Selezionare "Filettatura"
Attivare Estesa
Attivare Ripresa
Softkey Filetto interno
On: filetto interno
Off: filetto esterno
Il ciclo ripassa un filetto interno o esterno a uno o più principi. Siccome
il pezzo era già stato smontato, il MANUALplus deve determinare
l'esatta posizione del filetto. Posizionare a tale scopo la punta del
tagliente dell'utensile per filettare al centro di un filetto e acquisire
queste posizioni nei parametri "C" e "ZC" (softkey Conferma
posizione). Il ciclo calcola sulla base di questi valori l'angolo del
mandrino sul "Punto di partenza Z".
Parametri ciclo
 Z2 Punto finale filetto (senza ritorno)
 C Angolo misurato
 ZC Posizione misurata
 F1 Passo filetto (= avanzamento)
 U Profondità filetto
„ Nessuna immissione: viene calcolata
filetto esterno: U=0.6134*F1
filetto interno: U=–0.5413*F1
 I 1ª profondità di taglio
„ I<U: prima profondità di taglio con "I" – ogni passata successiva:
Riduzione della profondità di taglio fino a "J"
„ I=U: una passata
„ Nessuna immissione: viene calcolata sulla base di U e F1
 A Angolo di accostamento (default: 30°): Campo: –60° < A < 60°
„ A<0: accostamento da fianco sinistro
„ A>0: accostamento da fianco destro
 J Profondità di taglio residua – default: 1/100 mm
 D Numero di principi – default: 1 filetto
