HEIDENHAIN MANUALplus 4110 151
4.5 Cicli di tr
oncat
u
ra

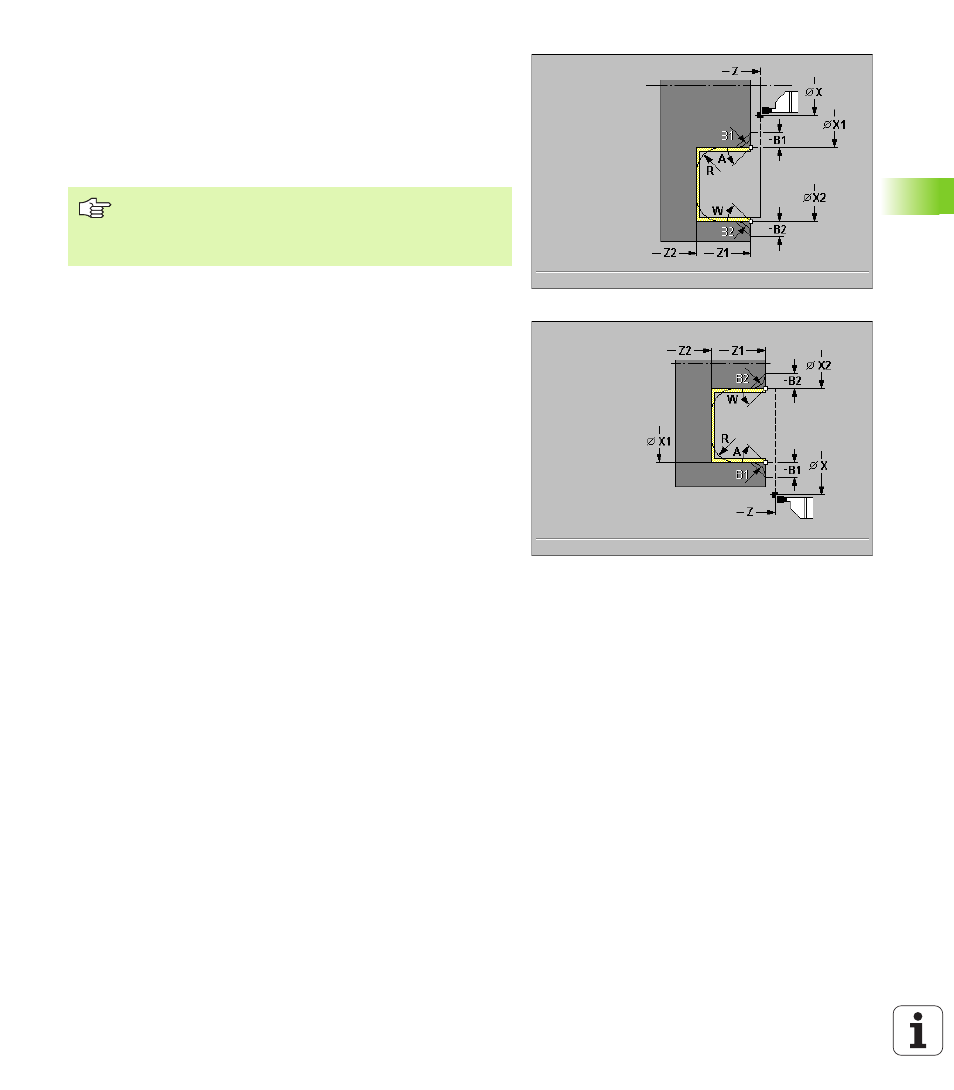

Con i seguenti parametri opzionali si possono definire:
„ A: Diagonale a inizio profilo
„ W: Diagonale a fine profilo
„ R: Arrotondamento (in entrambi gli spigoli)
„ B1: Smusso/Raccordo a inizio profilo
„ B2: Smusso/Raccordo a fine profilo
Esecuzione ciclo
1 avanzamento partendo da "X, Z"
2 finitura del primo fianco tenendo conto degli elementi opzionali del
profilo, quindi della base fino a poco prima del "Punto finale Z2/X2"
3 avanzamento parallelamente all'asse per la finitura del secondo
fianco
4 finitura del secondo fianco tenendo conto degli elementi opzionali
del profilo, quindi della restante base
5 finitura di smusso/arrotondamento a inizio/fine profilo, se definito
Con i "Sovrametalli parte grezza I, K" si definisce il
materiale lavorato nel ciclo di finitura. È quindi obbligatorio
indicare i sovrametalli per la finitura del ciclo di troncatura-
tornitura.
