HEIDENHAIN MANUALplus 4110 159
4.5 Cicli di tr
oncat
u
ra
Scanalatura
Selezionare "Cicli di troncatura"
Selezionare "Scanalatura"
Il ciclo esegue una scanalatura sul pezzo tornito. A scelta può essere
eseguito uno smusso o un raccordo sul diametro esterno.

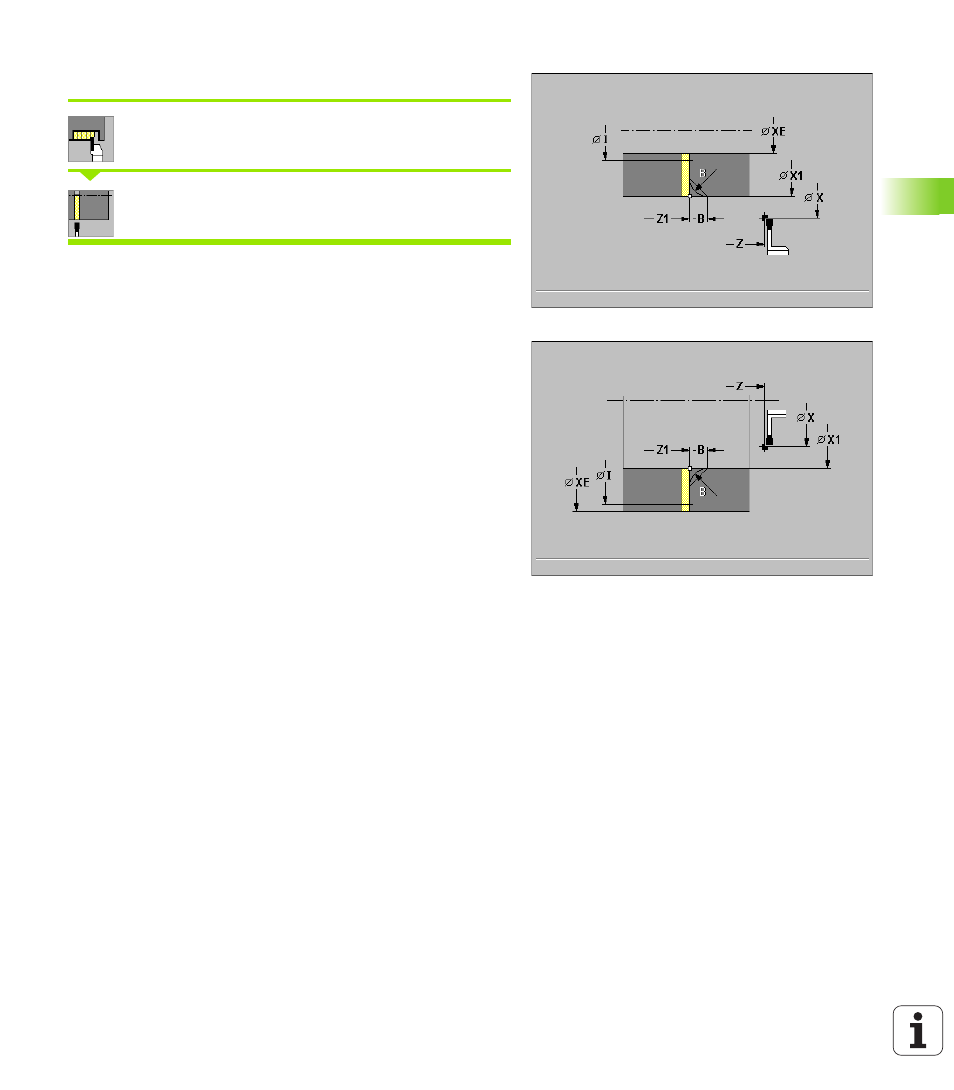

Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Spigolo profilo
 XE Diametro interno (tubo)
 I Diametro riduzione avanzamento
 B Smusso/Raccordo
„ B>0: raggio di arrotondamento
„ B<0: larghezza smusso
 E Avanzamento ridotto
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
Esecuzione ciclo
1 avanzamento partendo da "X, Z" fino alla distanza di sicurezza
2 prescanalatura fino alla profondità dello smusso o del raccordo ed
esecuzione di smusso/raccordo, se definito
3 avanzamento in funzione dei parametri ciclo
„ fino all'asse rotativo oppure
„ fino al "Diametro interno (tubo) XE"
Se si lavora con riduzione avanzamento, il MANUALplus si
commuta da "I" a "Avanz. ridotto E".
4 sollevamento sulla superficie piana e ritorno al punto di partenza
