HEIDENHAIN MANUALplus 4110
269
5.6 Elementi del pr
ofilo ICP superficie fr
ontale

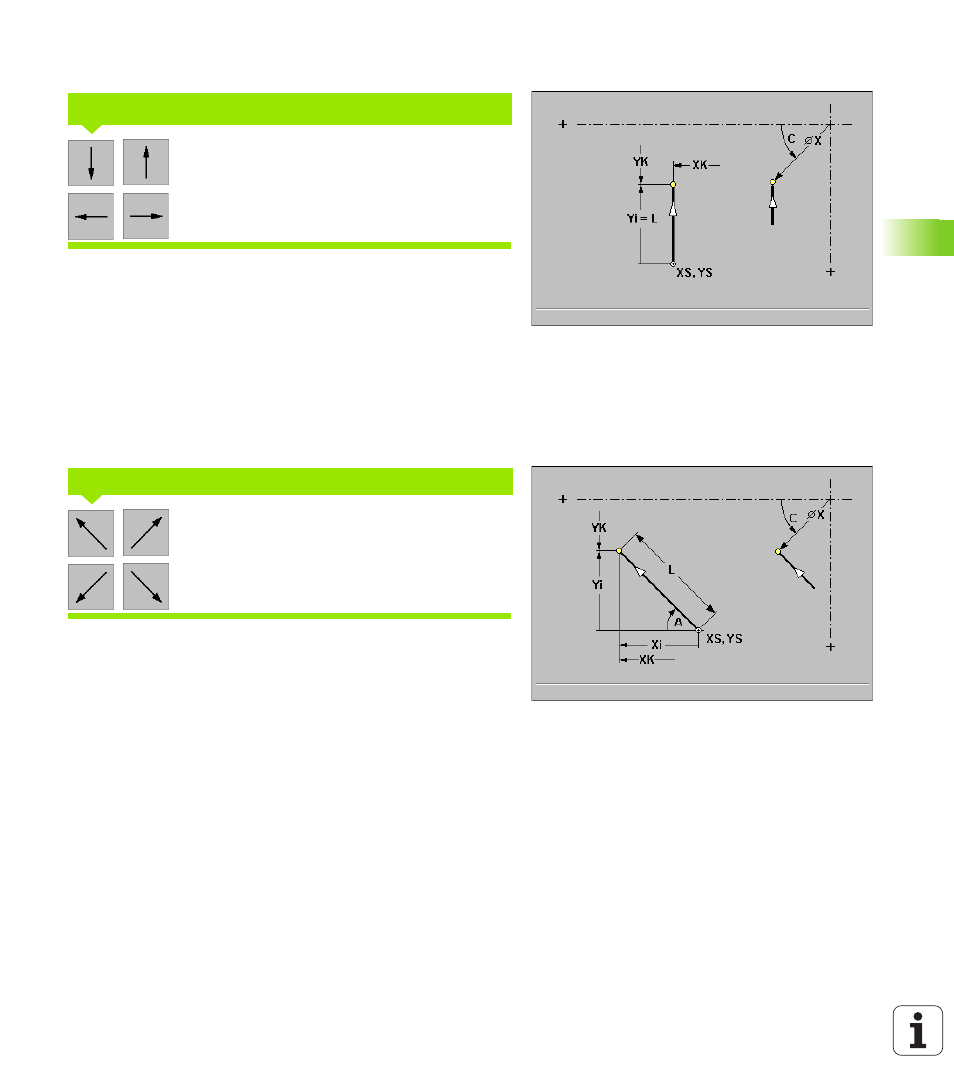

Impostazione linea superficie frontale
Selezionare la direzione della linea
Quotare la linea e specificare il passaggio al successivo elemento del
profilo.
Parametri
XS, YS Punto di partenza
(coordinate cartesiane)
XD, CS Punto di partenza
(coordinate polari)
XK, YK Punto di arrivo
(coordinate cartesiane)
X, C Punto di arrivo
(coordinate polari)
L Lunghezza linea
F Avanzamento speciale
Selezionare la direzione della linea
Quotare la linea e specificare il passaggio al successivo elemento del
profilo.
Parametri
XS, YS Punto di partenza
(coordinate cartesiane)
XD, CS Punto di partenza
(coordinate polari)
XK, YK Punto di arrivo
(coordinate cartesiane)
X, C Punto di arrivo
(coordinate polari)
A Angolo rispetto ad asse XK
– direzione angolo vedere grafica di
supporto
L Lunghezza linea
F Avanzamento speciale
Linee verticali/orizzontali
Linea inclinata
