6.16 Cicli di esecuzione scar
ico

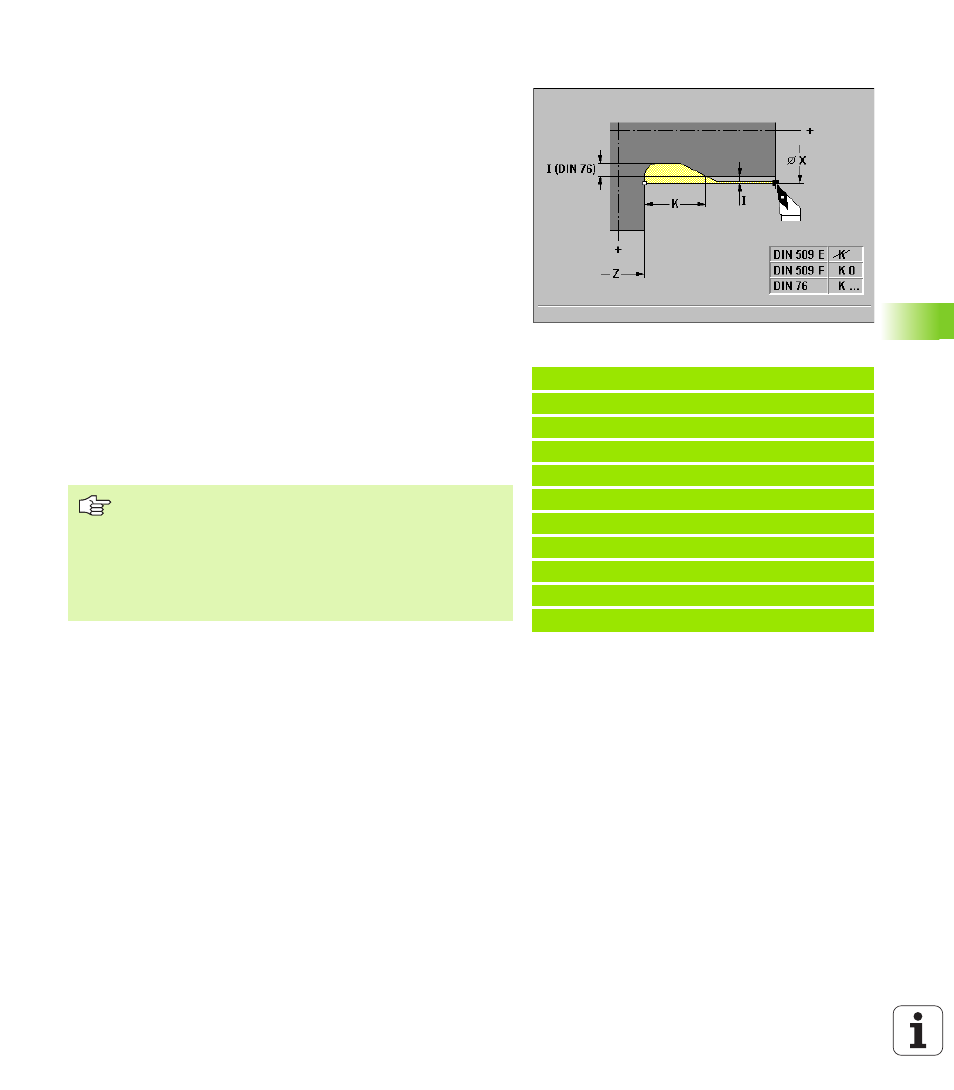

Scarico G85
L'istruzione G85 realizza scarichi a norma DIN 509 E, DIN 509 F e
DIN 76 (scarico filettato). Il cilindro sporgente viene lavorato se
l'utensile viene posizionato sul diametro del cilindro "davanti" al
cilindro. Se l'utensile non si trova sul diametro cilindro, trasla in
diagonale per realizzare lo scarico.
Parametri
 X Punto di arrivo (quota diametro)
 Z Punto di arrivo
 I Sovrametallo rettifica/Profondità
„ DIN 509 E, F: sovrametallo rettifica (default: 0)
„ DIN 76: profondità scarico
 K Lunghezza scarico (e tipo scarico)
„ Nessuna immissione: scarico DIN 509 E
„ K=0: scarico DIN 509 F
„ K>0: lunghezza scarico per DIN 76
 E Avanzamento ridotto: per esecuzione scarico (default:
avanzamento attivo)
I parametri dello scarico vengono definiti sulla base del diametro del
cilindro (vedere tabelle).
Esempio: G85
%85.nc
[G85]
N1 T21 G95 F0.23 G96 S248 M3
N2 G0 X62 Z2
N3 G85 X60 Z-30 I0.3
N4 G1 X80
N5 G85 X80 Z-40 K0
N6 G1 X100
N7 G85 X100 Z-60 I1.2 K6 E0.11
N8 G1 X110
FINE
„ Lo scarico viene eseguito soltanto sull'asse
longitudinale in spigoli del profilo retti e paralleli all'asse.
„ Compensazione del raggio del tagliente: non viene
eseguita; la compensazione SRK può essere
programmata con G41/G42 e nuovamente disattivata
con G40.
„ Sovrametallo: non viene considerato.
