Utensili neutri

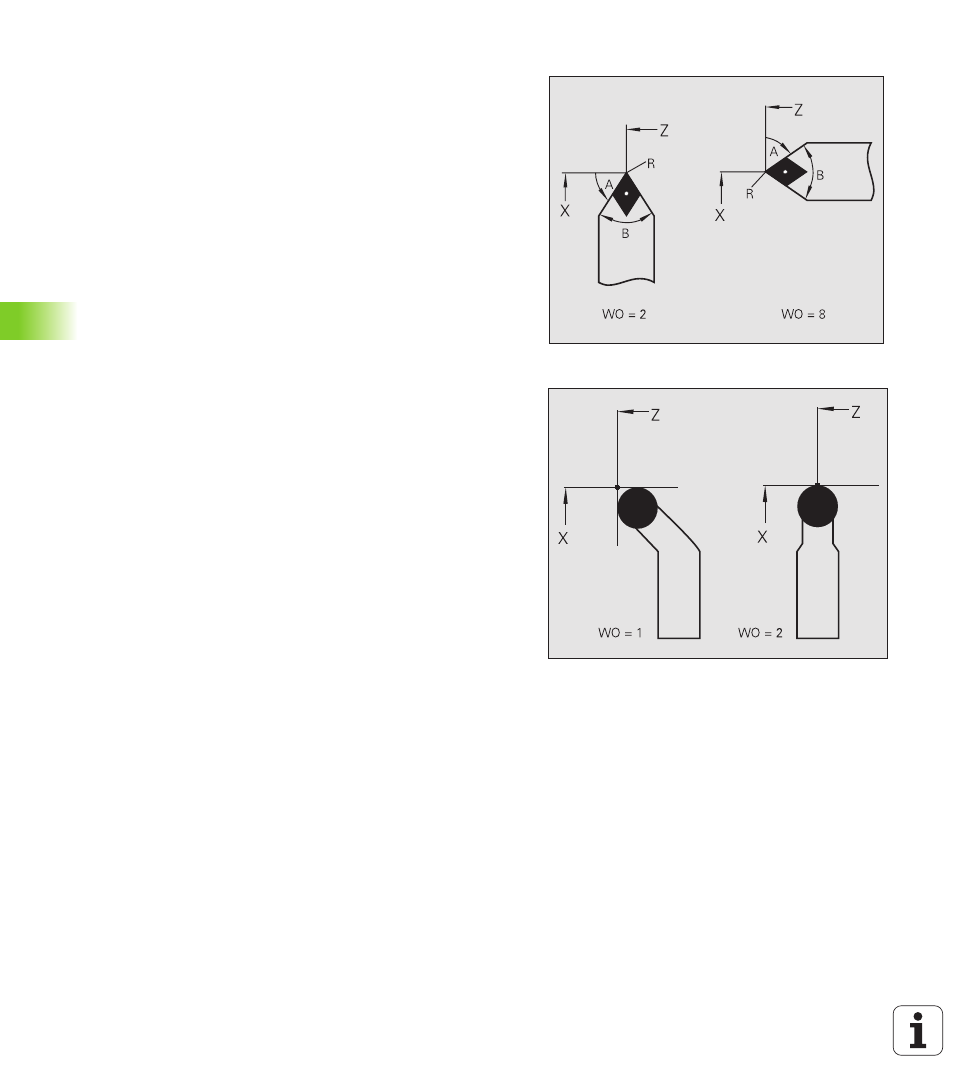

Gli orientamenti utensile WO=2, 4, 6, 8 sono validi per utensili "neutri".
Per neutro si intende che il tagliente è perpendicolare all'asse X o Z
(figura a destra).
Utensili sferici
Per la quotatura di utensili sferici è necessario attenersi ai seguenti
punti.
Angolo dell'inserto B=0: è il criterio di valutazione di un utensile
sferico.
Angolo di inclinazione: viene valutato per cicli con entrata nel
materiale al fine di verificare e determinare l'angolo di entrata. La
simulazione calcola inoltre la posizione del tagliente sulla base
dell'angolazione.
Punto di riferimento: dipende dall'orientamento utensile; vedere
esempi per WO=1 e WO=2 (utensile sferico neutro) riportati nella
figura a destra.
