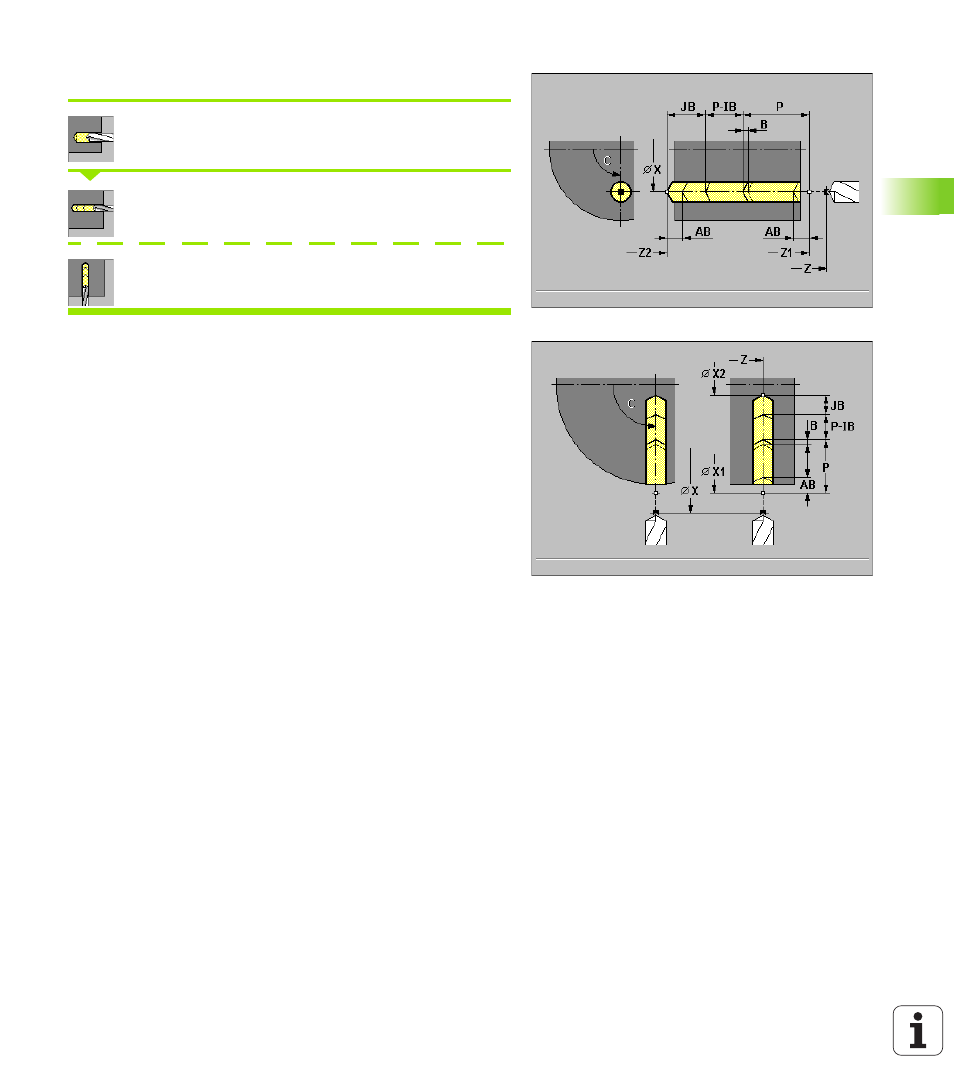

Foratura profonda assiale/radiale
Selezionare "Foratura"
Selezionare "Foratura profonda assiale"
Selezionare "Foratura profonda radiale"
Il ciclo esegue in diversi passi un foro sulla superficie frontale/
superficie cilindrica. Dopo ogni passo la punta viene ritirata e dopo un
tempo di sosta portata alla distanza di sicurezza. Definire la prima
passata di foratura con "1ª prof. forat. P". Ad ogni successivo passo di
foratura si riduce del "Valore di riduz. prof. for. IB", senza scendere al
di sotto del valore di "Prof. min. di foratura JB".
Parametri ciclo
 X, Z Punto di partenza
 C Angolo mandrino (posizione asse C) – default: angolo mandrino
attuale
 P 1ª profondità di foratura – default: foratura senza interruzione
 IB Valore di riduzione profondità di foratura – default: 0
 JB Profondità minima di foratura – default: 1/10 di P
 B Lunghezza ritorno – default: ritorno sul "Punto iniziale foro"
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
 E Tempo di sosta per rottura truciolo a fine foro – default: 0
 AB Lunghezza di foratura – default: 0
 V Varianti di foratura – default: 0
„ 0: senza riduzione di avanzamento
„ 1: Foratura passante
„ 2: Riduzione foratura
„ 3: riduzione foratura e foratura passante
 D Ritorno velocità di ritorno e accostamento all'interno del foro –
default: 0
„ 0: rapido
„ 1: avanzamento
Foratura assiale:
 Z1 Punto di partenza foro – default: Foro da "Z"
 Z2 Punto finale foro
