3.5 Pr
edisposizione ut
ensili
3.5 Predisposizione utensili
Il MANUALplus supporta la misurazione degli utensili mediante
sfioramento, tastatore o sistema ottico di misura. Impostare la
procedura di misurazione in parametro macchina 6.
Se gli utensili sono quotati, inserire le quote impostate in modalità
"Gestione utensili".
Impostare l'utensile da quotare nella tabella utensili (vedere "Dati
utensile" pag. 420)
Serrare un utensile quotato e inserire il numero T in
"Defin. S, F, T"
Tornire la superficie piana e definire questa posizione come origine
pezzo
Ritornare in "Defin. S, F, T", serrare l'utensile da
misurare e inserire il relativo numero T
Attivare Misura utensile
Sfiorare la superficie piana. Inserire "0" come "Coordinata punto di
misura Z" (origine pezzo)
Memorizzare la quota utensile (il valore di correzione
viene cancellato)
Tornire il diametro misurato. Inserire la quota del diametro come
"Coordinata punto di misura X"
Memorizzare la quota utensile (il valore di correzione
viene cancellato)
Inserire il raggio del tagliente
Confermare il raggio del tagliente nella tabella utensili

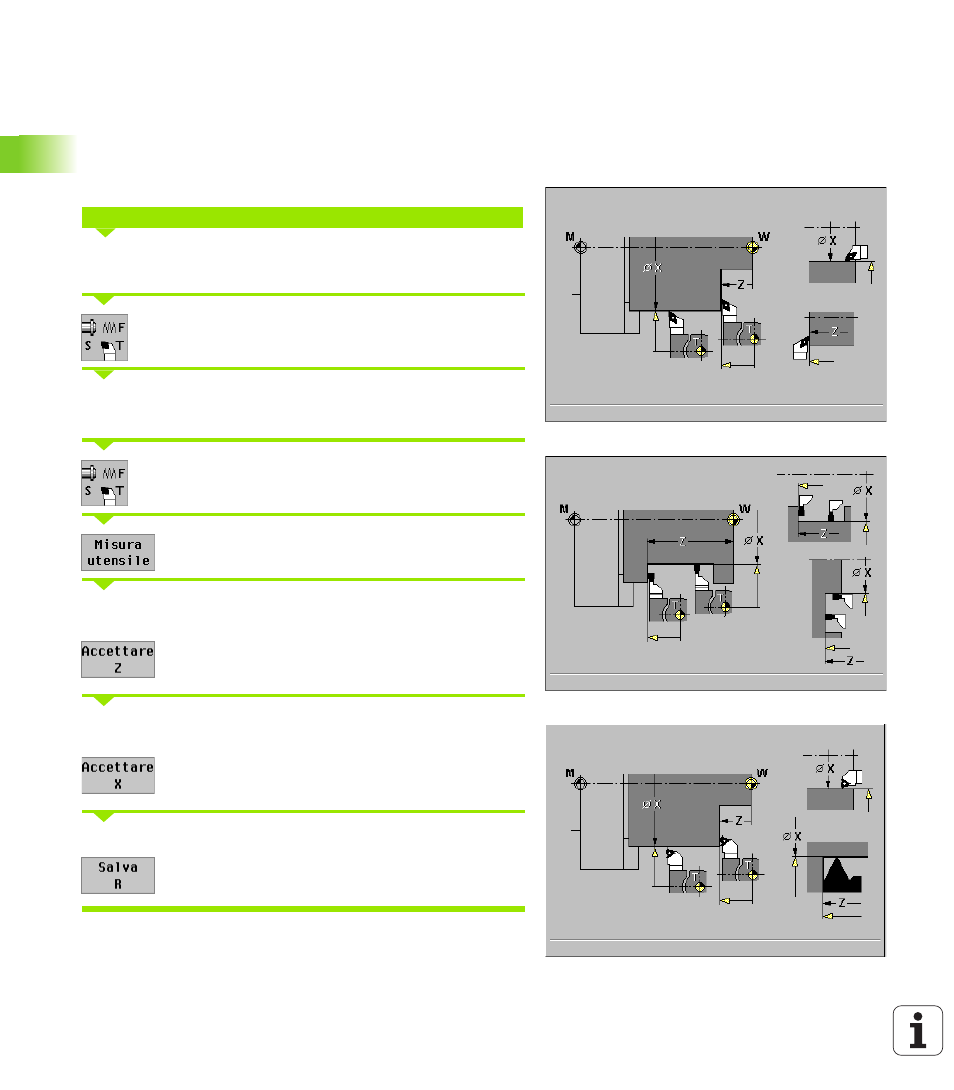

Determinazione delle quote utensile mediante sfioramento
