162 4 Programmazione di cicli
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico
4.6 Cicli di filettatura ed
esecuzione scarico
Posizione filetto
Il MANUALplus determina la direzione del filetto sulla
base dei parametri "Posizione di partenza Z"
(Funzionamento manuale: "Pos. utensile attuale") e
"Punto finale Z2". Si definisce tramite softkey se deve
essere realizzato un filetto interno o esterno.
Posizione scarico
Il MANUALplus determina la posizione dello scarico
sulla base dei parametri "Punto di partenza X, Z"
(Funzionamento manuale: "Pos. utensile attuale") e
"Punto di partenza cilindro X1/Punto finale superficie
piana Z2".

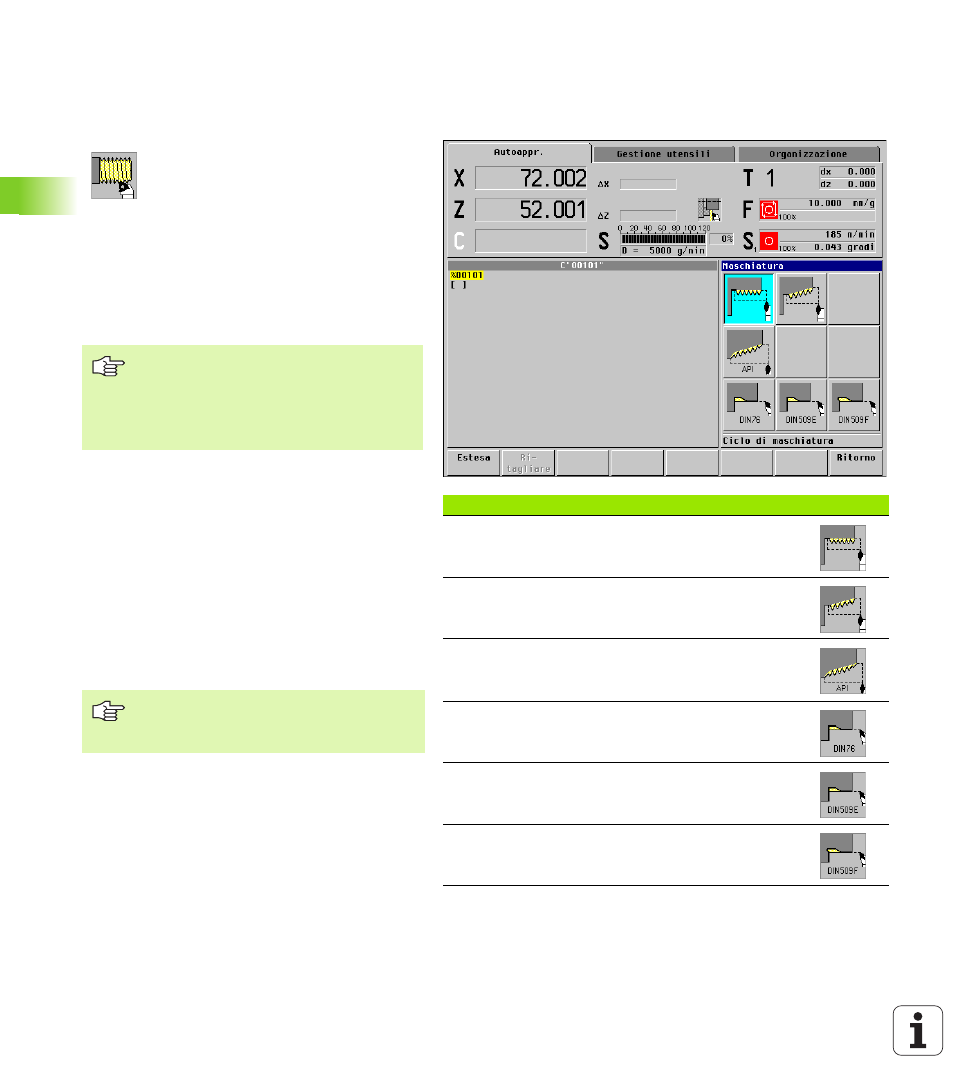

Cicli di filettatura ed esecuzione scarico Icona
Ciclo di maschiatura
Filetto assiale a uno o più principi
Filetto conico
Filetto conico a uno o più principi
Filetto API
Filetto API a uno o più principi (API: American
Petroleum Institut)
Sottosquadro DIN 76
Scarico filettato e imbocco filettato
Scarico DIN 509 E
Scarico e imbocco cilindrico
Scarico DIN 509 F
Scarico e imbocco cilindrico
I cicli di filettatura ed esecuzione scarico
consentono di eseguire filetti assiali e
conici a uno o più principi nonché
scarichi.
In Funzionamento manuale è possibile:
„ ripetere l'ultima passata per
correggere imprecisioni dell'utensile,
„ ripassare filetti danneggiati con
"Ripresa filetto"
„ I filetti vengono realizzati con numero di
giri costante.
„ "Stop ciclo" è attivo alla fine di un filetto.
„ Override avanzamento e mandrino sono
inattivi durante l'esecuzione del ciclo.
Lo scarico può essere eseguito sull'asse
longitudinale soltanto nello spigolo del
profilo retto e parallelo all'asse.
