24 1 Introduzione e principi fondamentali
1
.3 Configur
azione del MANU
ALplus

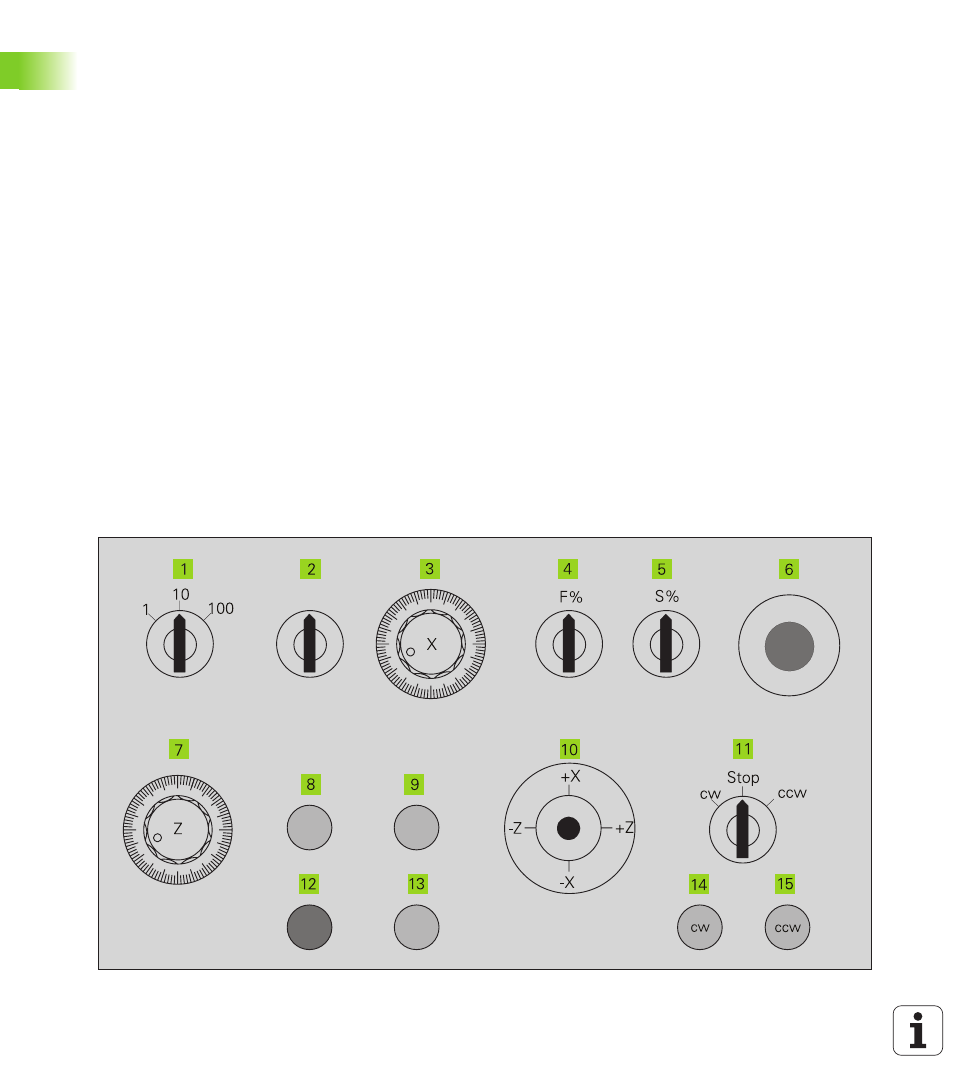

Pannello di comando macchina
Il pannello di comando viene adeguato al tornio dal costruttore
della macchina. L'esecuzione presente sulla macchina in uso
può quindi divergere da quella ivi illustrata. Per ulteriori
informazioni consultare la documentazione della macchina.
Elementi di comando
1 Risoluzione volantino
Definisce la risoluzione del volantino a 1/10 mm, 1/100 mm
o 1/1000 mm in funzione della scala o altre risoluzioni
definite dal costruttore della macchina
2 Sovrapposizione volantino per cicli di filettatura
Commuta il volantino su "Sovrapposizione per cicli di
filettatura"
3 Volantino X
Determina il posizionamento della slitta trasversale (radiale
= direzione X)
4 Correzione avanzamento
Corregge l'avanzamento programmato (Feed Override)
5 Correzione velocità
Corregge la velocità predefinita (Speed Override)
6 Interruttore ARRESTO D'EMERGENZA
7 Volantino Z
Definisce il posizionamento della slitta longitudinale
(assiale = direzione Z)
8 Cambio utensile
Conferma cambio utensile
9 Refrigerante On/Off
Controlla l'alimentazione di refrigerante
10 Comando movimento assi
Trasla con movimento rettilineo la slitta in avanzamento o
in rapido; integrato interruttore per attivazione della
traslazione rapida
11 Interruttore mandrino
Commuta il mandrino su senso orario (CW), senso
antiorario (CCW) o arresto mandrino (M05)
12 Stop ciclo
Arresta il movimento di traslazione e l'esecuzione del ciclo
(il mandrino rimane in funzione)
13 Start ciclo
Avvia cicli, programmi ciclo o programmi NC
14 Funzionamento ad impulsi mandrino CW
Ruota lentamente il mandrino verso destra (CW)
15 Funzionamento ad impulsi mandrino CCW
Ruota lentamente il mandrino verso sinistra (CCW)
