4.9 Sag
o
me di f
o
ra
tu
ra
e fr
esat
ur
a

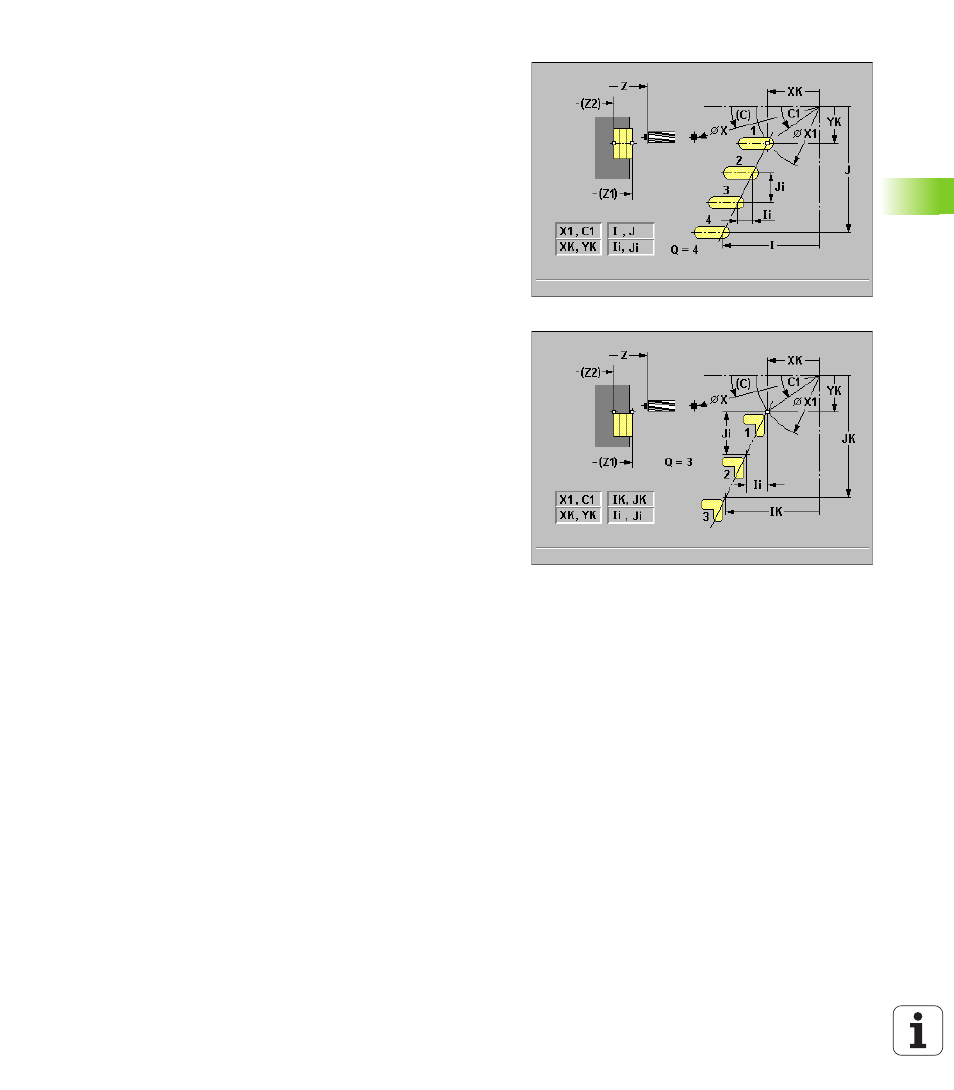

Parametri ciclo
 X, Z Punto di partenza
 C Angolo mandrino (posizione asse C) – default: angolo mandrino
attuale
 X1, C1 Punto di partenza sagoma: posizione, angolo iniziale
(coordinate polari)
 XK, YK Punto di partenza sagoma: (coordinate cartesiane)
 I, J Punto finale sagoma (coordinate cartesiane)
 Ii, Ji Distanza sagome (incrementale)
 Q Numero di fori/scanalature – default: 1
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
Vengono inoltre richiesti i parametri di foratura/fresatura.
Utilizzare le seguenti combinazioni di parametri per:
„ Punto di partenza sagoma:
„ X1, C1 oppure
„ XK, YK
„ Posizioni sagoma:
„ Ii, Ji e Q
„ I, J e Q
Esecuzione ciclo
1 posizionamento (in funzione della configurazione della macchina):
„ senza asse C: posizionamento su "Angolo mandrino C"
„ con asse C: attivazione dell'asse C e posizionamento in rapido su
"Angolo mandrino C"
„ funzionamento manuale: lavorazione a partire da angolo
mandrino attuale
2 calcolo delle posizioni della sagoma
3 posizionamento su "Punto iniziale sagoma"
4 esecuzione di foratura/fresatura
5 posizionamento per la successiva lavorazione
6 ripetizione di 4...5, fino a realizzare tutte le lavorazioni
7 ritorno al "Punto di partenza X, Z"
