246 5 Programmazione ICP
5.2 Editing di pr
ofili ICP
Rappresentazione del profilo
Dopo l'inserimento di un elemento del profilo il
MANUALplus verifica se l'elemento è "finito" o
"indefinito". Un elemento "finito" è determinato in
modo univoco e completo e viene immediatamente
rappresentato.
Elemento del profilo "indefinito":
„ non è completamente definito,
„ viene posizionata un'icona inferiormente alla
finestra di grafica, che rispecchia il tipo di elemento
e la direzione della linea/il senso di rotazione,
„ elemento lineare indefinito: viene rappresentato
quando il punto di partenza e la direzione sono noti

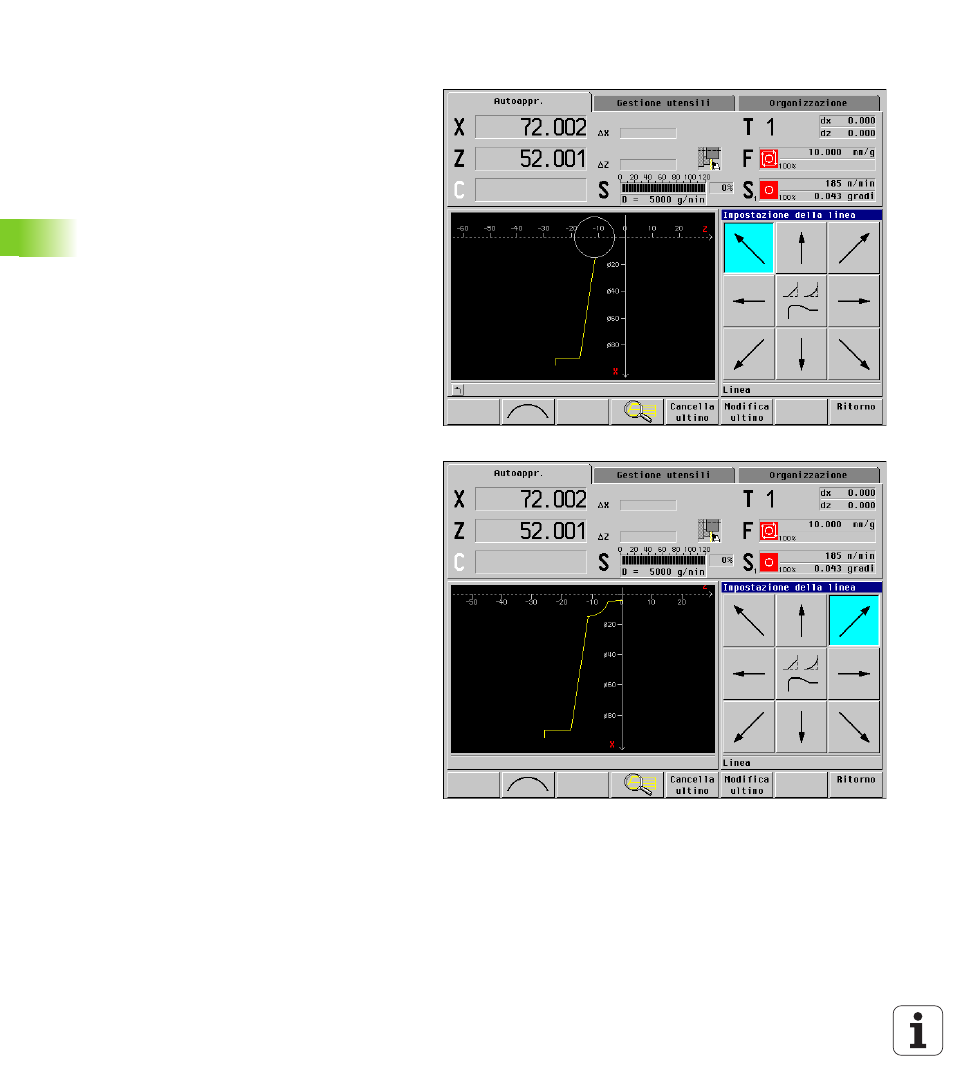

„ elemento circolare indefinito: viene rappresentato
come cerchio completo quando il centro e il raggio
sono noti (figura in alto a destra).
Il MANUALplus rappresenta un elemento indefinito
del profilo non appena è possibile calcolarlo. L'icona
viene quindi cancellata (figura in basso a destra).
Un elemento non corretto del profilo viene
rappresentato, se fattibile. Viene anche visualizzato un
messaggio di errore.
Colori della rappresentazione del profilo
Gli elementi definiti e indefiniti del profilo, gli elementi
selezionati del profilo, gli spigoli del profilo e i profili
residui selezionati vengono rappresentati con colori
diversi. (La selezione di elementi del profilo/spigoli del
profilo e profili residui è rilevante nella modifica di
profili ICP).
Colori:
„ giallo: per elementi finiti
„ grigio: per elementi rappresentabili indefiniti o non
corretti
„ rosso: soluzione selezionata, elemento selezionato
o spigolo selezionato
„ blu: profilo residuo
