6.21 La
v
o
ra
zione superficie cilindr
ica
Definizione matrice rettangolo superficie
cilindrica G315

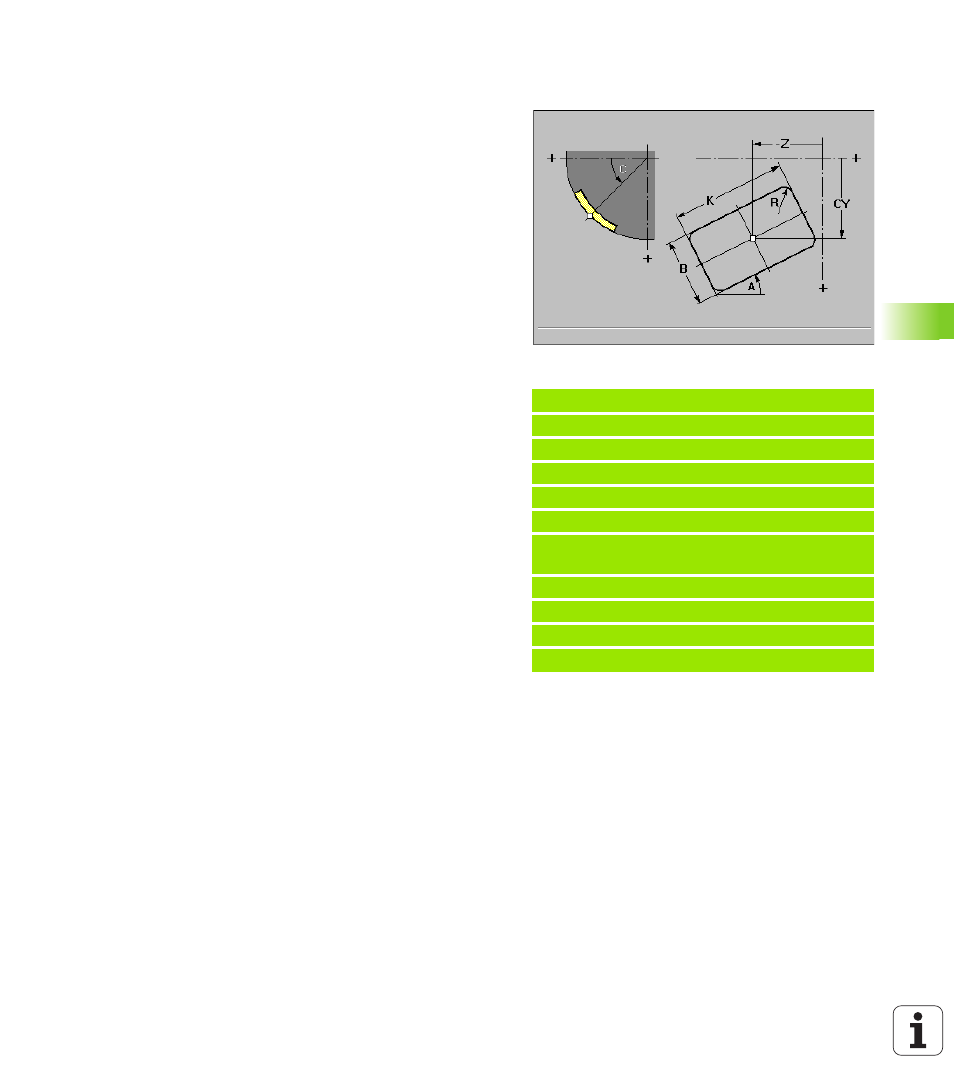

L'istruzione G315 definisce un rettangolo sulla superficie cilindrica. La
matrice si programma in combinazione all'istruzione G794.
Parametri
 Z Centro
 CY Centro come quota percorso (riferimento: G120 Diametro di
riferimento)
 C Centro angolo centro – Direzione angolare: vedere grafica di
supporto
 A Angolo – Riferimento: vedere grafica di supporto
 K Lunghezza rettangolo
 B Altezza rettangolo
 R Smusso/Arrotondamento
„ R<0: lunghezza smusso
„ R>0: raggio arrotondamento
Esempio: G315
%315.nc
[G315]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N6 G315 Z-35 C0 A5 K30 B15 R3
N7 G80
N8 M15
FINE
