zione superficie fr
ontale
Definizione matrice rettangolo superficie
frontale G305
L'istruzione G305 definisce un rettangolo sulla superficie frontale. Tale
matrice si programma in combinazione all'istruzione G793 o G797.
Parametri
 XK Centro
 YK Centro

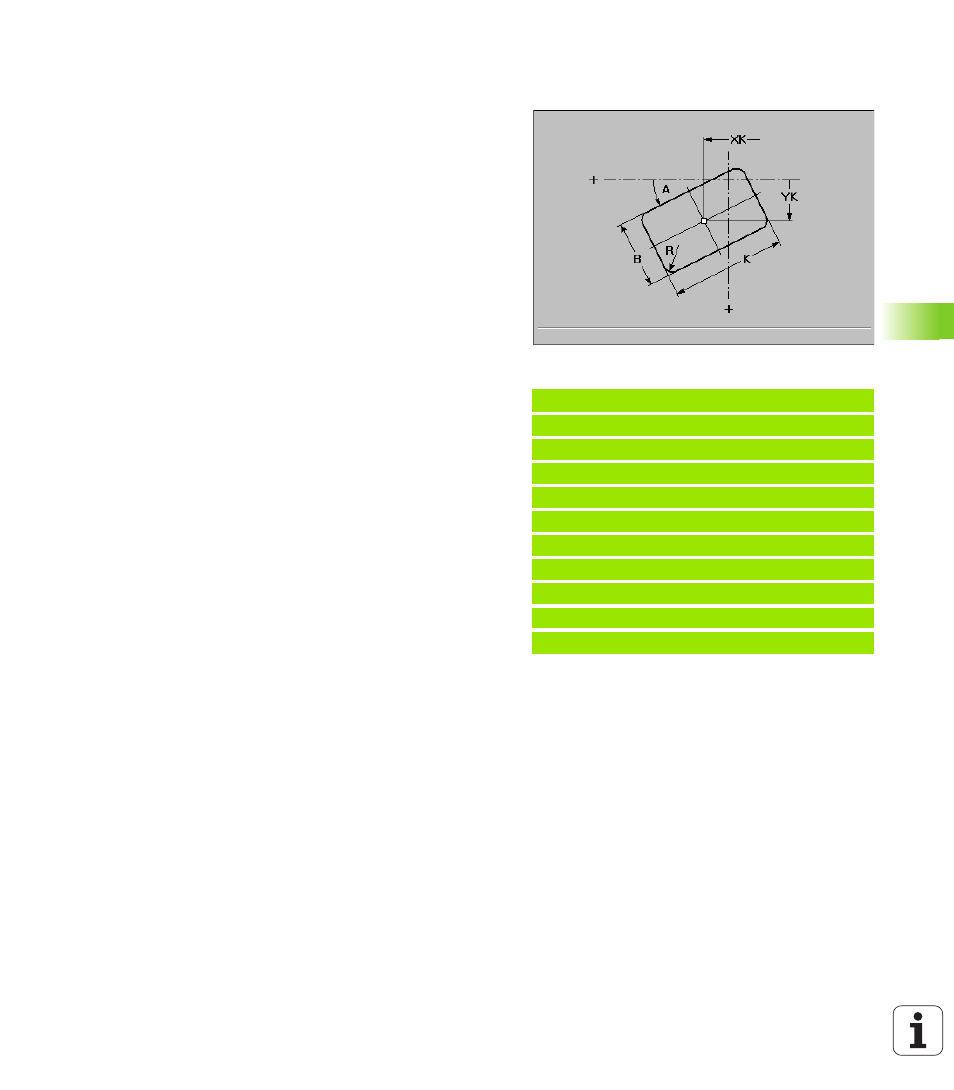

 A Angolo – Riferimento: vedere grafica di supporto
 K Lunghezza rettangolo
 B Altezza rettangolo
 R Smusso/Arrotondamento
„ R<0: lunghezza smusso
„ R>0: raggio arrotondamento
Esempio: G305
%305.nc
[G305]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0
N6 G305 XK20 YK5 A0 K15 B10 R2
N7 G80
N8 M15
FINE
