186 4 Programmazione di cicli
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico
Esempi dei cicli di filettatura ed esecuzione
scarico
Filetto esterno e scarico filettato
La lavorazione viene eseguita in due fasi. Lo "Scarico
filettato DIN 76" esegue lo scarico e l'imbocco
filettato. Quindi il ciclo "Filettatura" realizza il filetto.
1º Passo

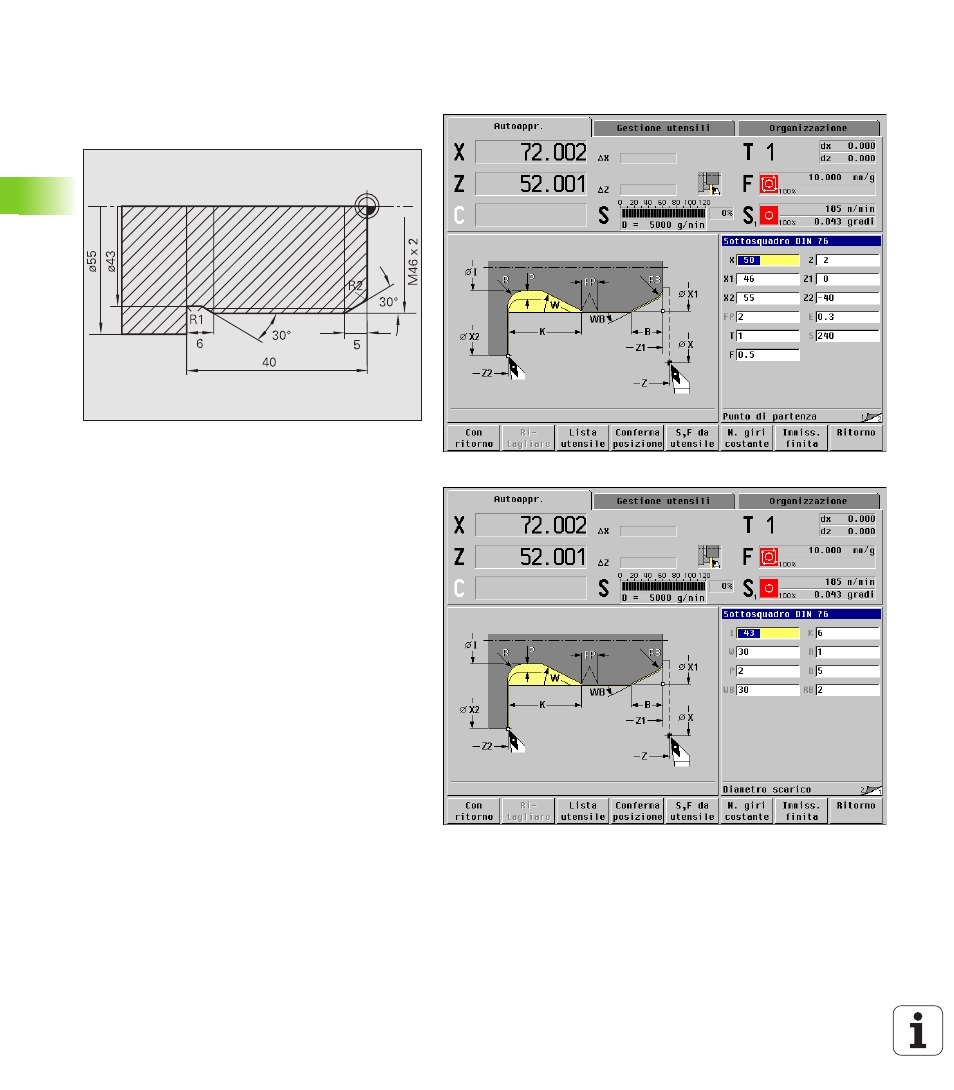

Programmazione dei parametri di scarico e imbocco
filettato in due finestre di immissione (figure a destra).
Dati utensile
„ Utensile per tornire (per lavorazione esterna)
„ WO = 1 – Orientamento utensile
„ A = 93° – Angolo di inclinazione
„ B = 55° – Angolo dell'inserto
