170 4 Programmazione di cicli
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico

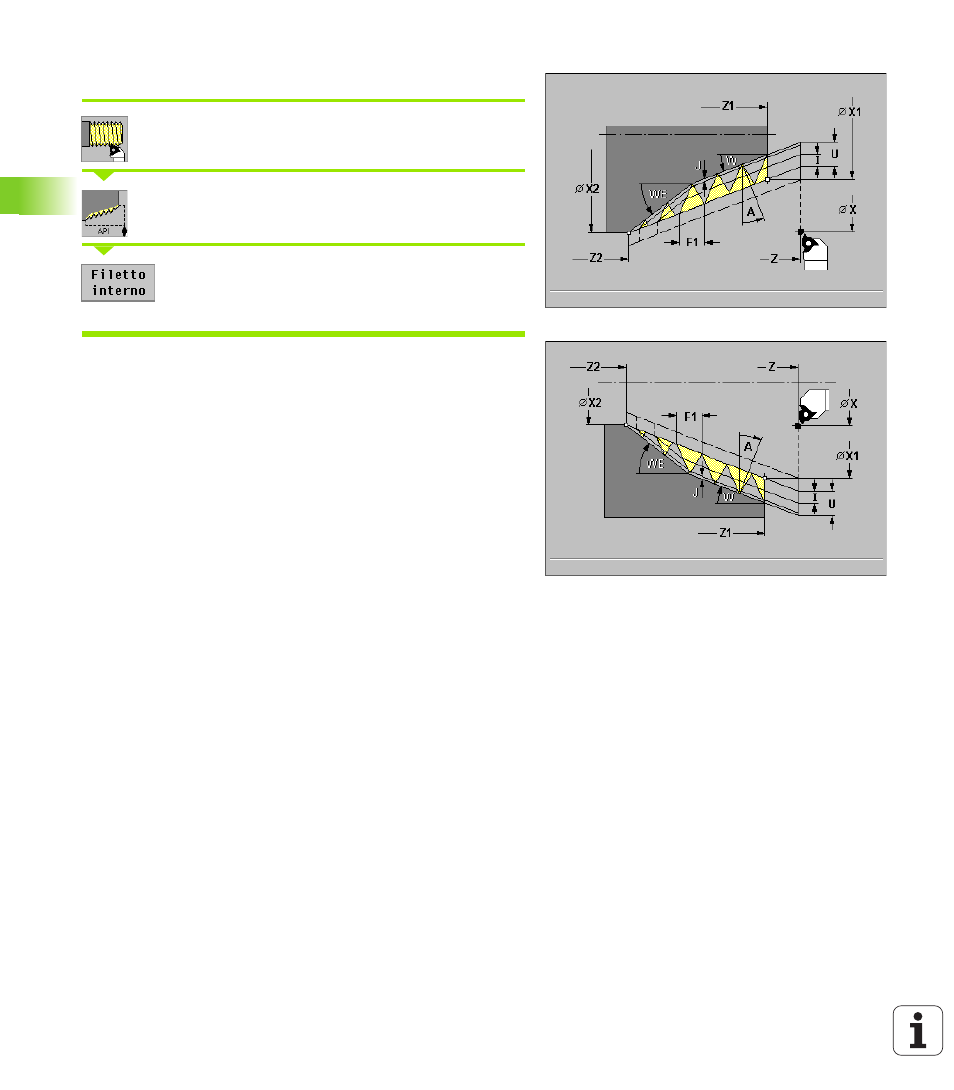

Filetto API
Selezionare "Filettatura"
Selezionare "Filetto API"
Softkey Filetto interno
On: filetto interno
Off: filetto esterno
Il ciclo esegue un filetto API interno o esterno a uno o più principi. La
profondità del filetto si riduce all'uscita del filetto.
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Punto di partenza filetto (senza andata)
 X2, Z2 Punto finale filetto (senza ritorno)
 F1 Passo filetto (= avanzamento)
 U Profondità filetto
„ Nessuna immissione: viene calcolata
filetto esterno: U=0.6134*F1
filetto interno: U=–0.5413*F1
 I 1ª profondità di taglio
„ I<U: prima profondità di taglio con "I" – ogni passata successiva:
Riduzione della profondità di taglio fino a "J"
„ I=U: una passata
„ Nessuna immissione: viene calcolata sulla base di U e F1
 A Angolo di accostamento (default: 30°):
Campo: –60° < A < 60°
„ A<0: accostamento da fianco sinistro
„ A>0: accostamento da fianco destro
 W Angolo al vertice del cono: Campo: –45° < W < 45°
 WE Angolo di uscita: Campo: 0° < WE < 90°
 J Profondità di taglio residua – default: 1/100 mm
 T Numero utensile
 S Numero di giri/Velocità di taglio
 D Numero di principi – default: 1 filetto
Combinazioni di parametri per l'angolo al vertice del cono:
„ X1/Z1, X2/Z2
„ X1/Z1, Z2, W
„ Z1, X2/Z2, W
