HEIDENHAIN MANUALplus 4110 515
9.5 Esempio ICP "F
re
sat
u
ra
"

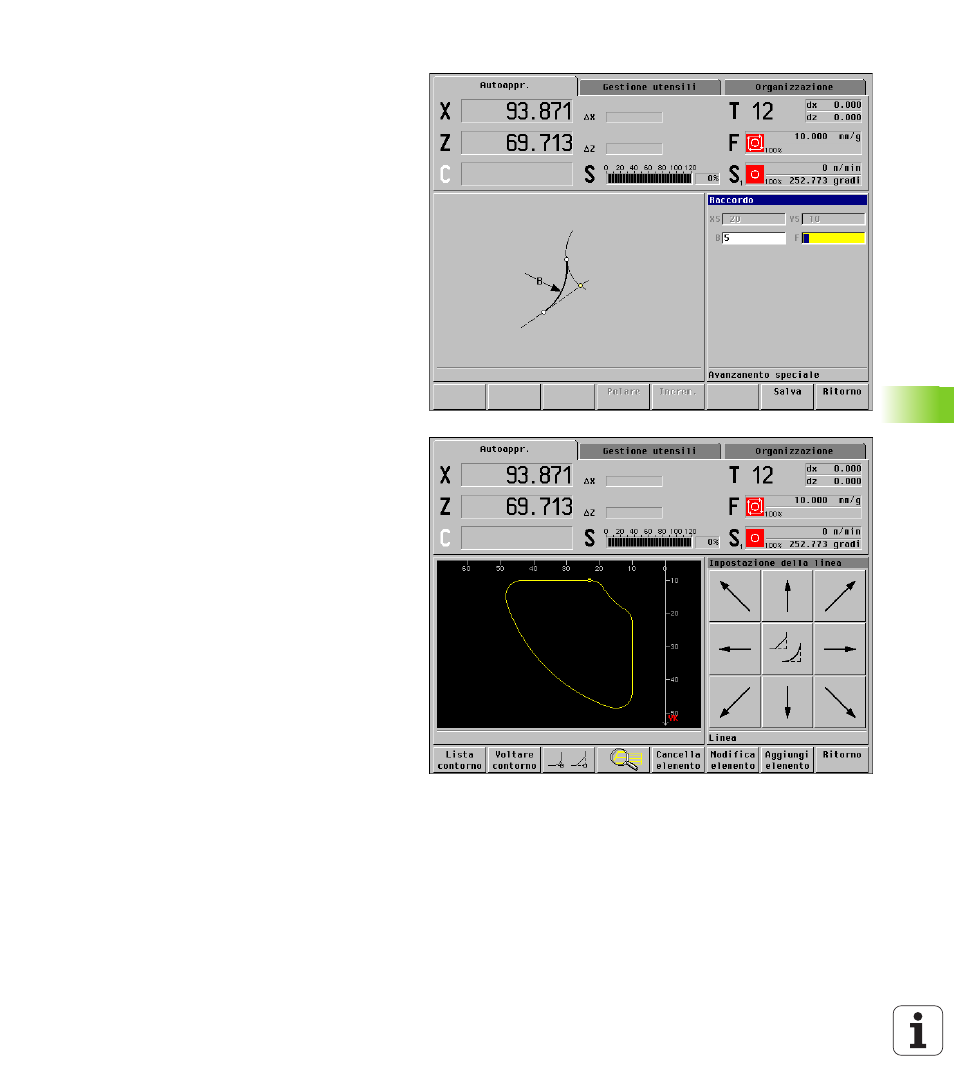

Arrotondamento di spigoli
Gli arrotondamenti vengono immessi mediante
"Sovrapposizione". Selezionare lo spigolo (Spigolo
prec./Spigolo succ.). Definire poi il "Raggio raccordo
B". Il MANUALplus articola l'arrotondamento nel
profilo ICP esistente e disegna il profilo "corretto".
Il MANUALplus visualizza il successivo spigolo del
profilo per la selezione. In questo esempio vengono
arrotondati tutti gli spigoli presenti.
L'immissione del profilo ICP è completata (figura in
basso a destra). Ritorno chiude la programmazione
ICP e Immiss. finita chiude invece il ciclo ICP.
