5.2 Editing di pr
ofili ICP
Modifica della rappresentazione del profilo ICP
Il MANUALplus seleziona l'area di rappresentazione in
modo tale da visualizzare tutti gli elementi immessi
del profilo.
Con "Pagina avanti/Pagina indietro" si ingrandisce/si
riduce la rappresentazione, con i "tasti cursore" si
sposta la sezione. Queste funzioni sono disponibili se
il profilo è visualizzato ma non viene elaborato.
Per la preselezione e la visualizzazione precise della
sezione desiderata, procedere come descritto di
seguito.

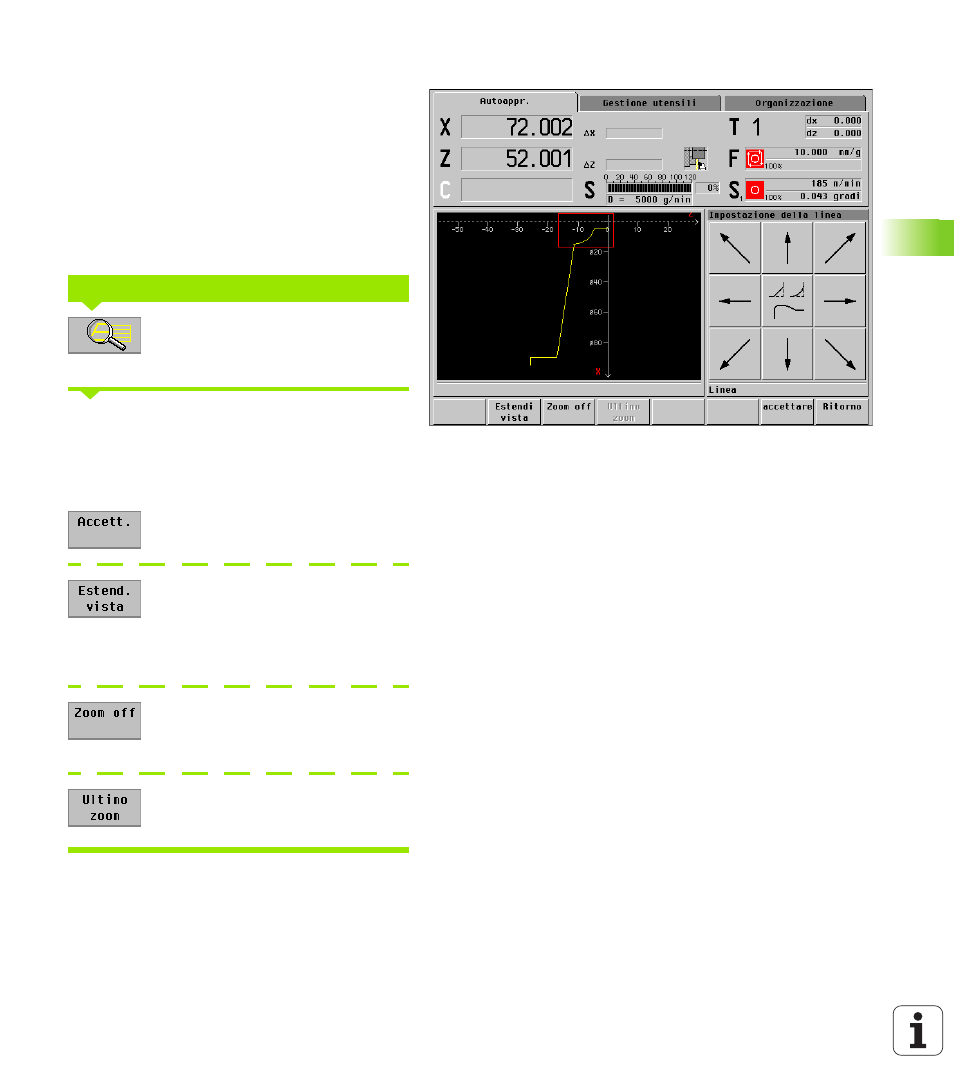

Premere Zoom: viene visualizzato un
"rettangolo rosso" per selezionare la
sezione di immagine desiderata
"Rettangolo rosso"
– spostamento: tasti cursore
– ingrandimento: "pagina indietro"
– riduzione: "pagina avanti"
Viene visualizzato il "rettangolo rosso"
impostato
Riducendo il profilo viene
rappresentata un'area maggiore (ad
esempio: parti del pezzo non
vengono visualizzate nella finestra
grafica)
Tutti gli elementi del profilo fino ad
allora definiti vengono rappresentati
alla massima grandezza
Ripristino dell'ultima impostazione
zoom
Richiamo e impostazione "Zoom"
