4.5 Cicli di tr
oncat
u
ra

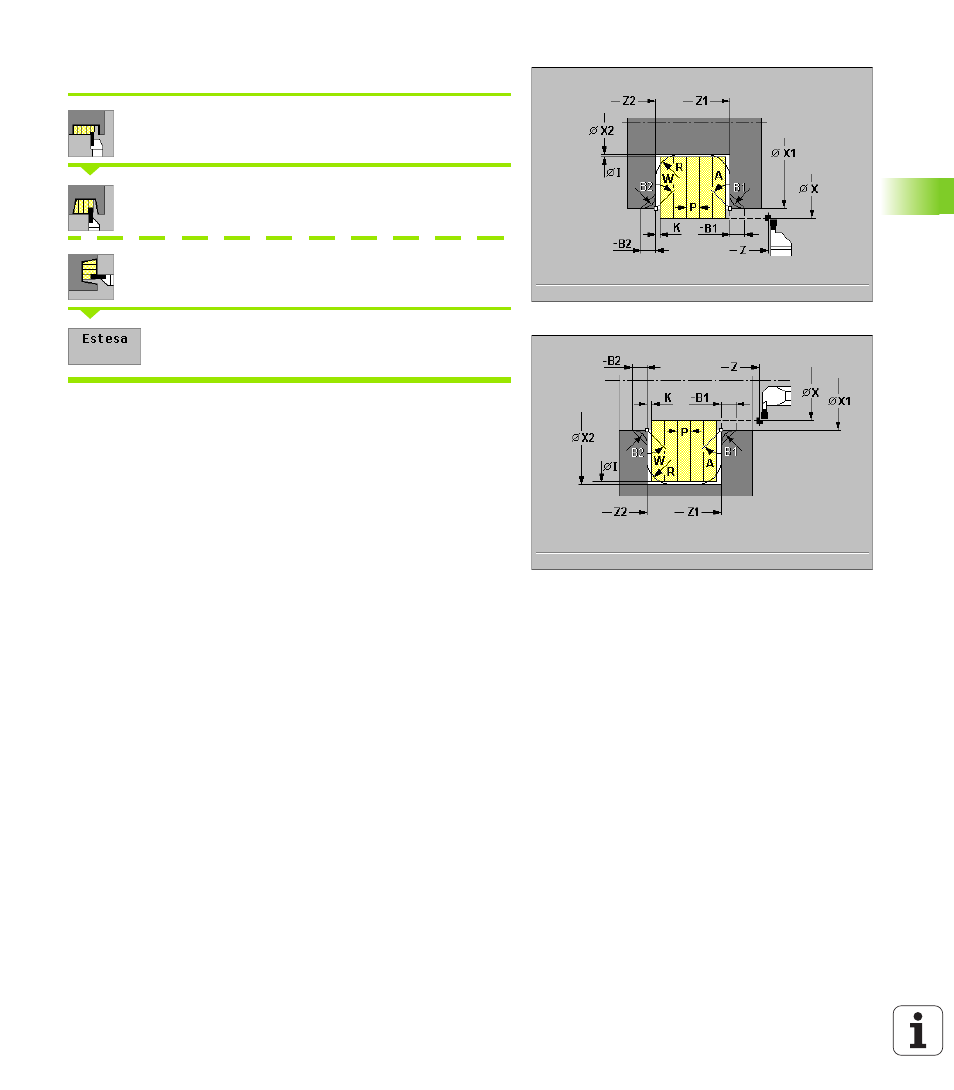

Gola radiale/assiale – Estesa
Selezionare "Cicli di troncatura"
Selezionare "Gola radiale" (figure a destra)
Selezionare "Gola assiale" (figure alla pagina
successiva)
Attivare Estesa
Il ciclo realizza il numero di gole definite in "Q". I parametri "X1/Z1 – X2/
Z2" definiscono la prima gola (posizione, profondità e larghezza).
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Punto iniziale profilo
 X2, Z2 Punto finale profilo
 P Larghezza del tagliente: accostamenti <= P
„ Nessuna immissione: P = 0,8 * larghezza del tagliente
dell'utensile
 A Angolo iniziale: Campo: 0° <= A < 90°
 W Angolo finale: Campo: 0° <= W < 90°
 R Arrotondamento
 B1, B2 Smusso/Raccordo (B1 inizio profilo; B2 fine profilo)
„ B>0: raggio di arrotondamento
„ B<0: larghezza smusso
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
 I, K Sovrametallo X, Z
 DX, DZ Distanza dalla gola successiva relativamente alla gola
precedente
 Q Numero di cicli per esecuzione gola – default: 1
Con i seguenti parametri opzionali si possono definire:
„ A: Diagonale a inizio profilo
„ W: Diagonale a fine profilo
„ R: Arrotondamento (in entrambi gli spigoli)
„ B1: Smusso/Raccordo a inizio profilo
„ B2: Smusso/Raccordo a fine profilo
