Esempi dei cicli di troncatura

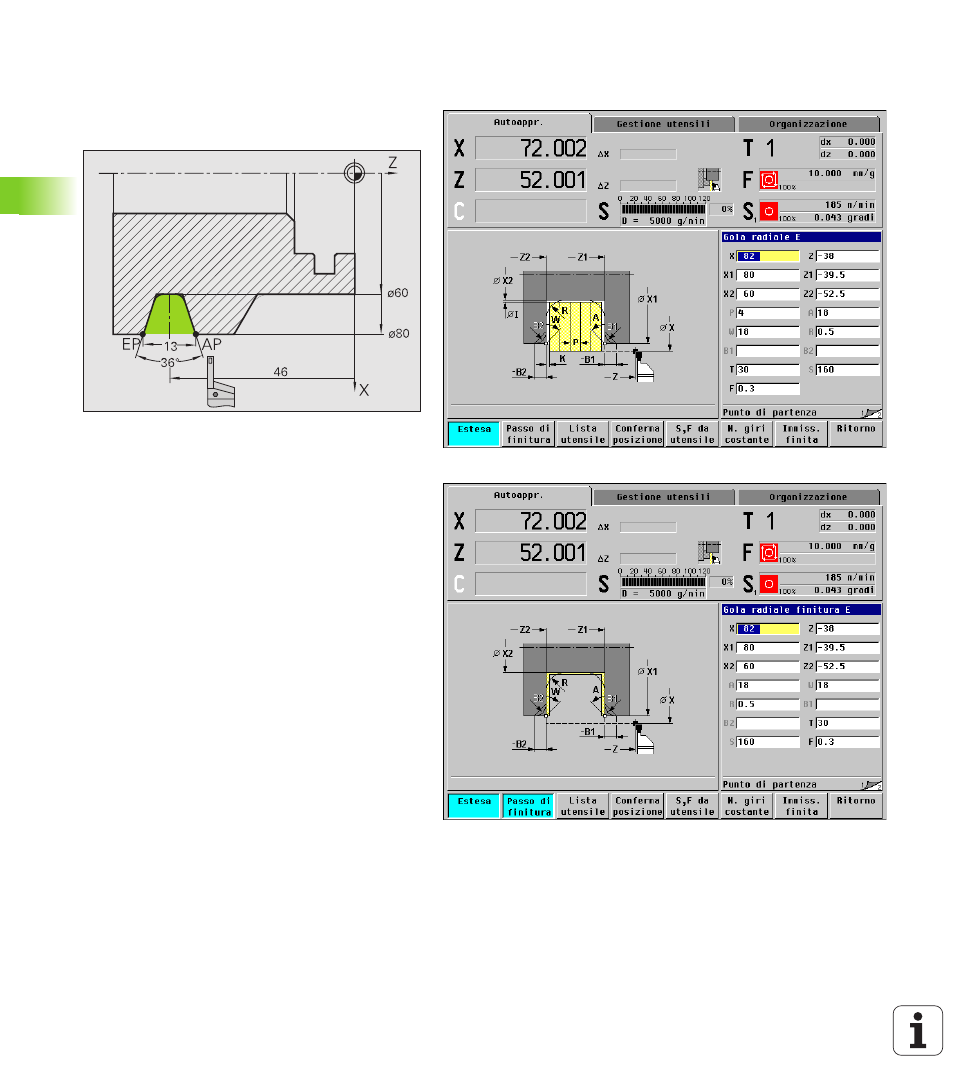

Gola esterna
La lavorazione viene eseguita con "Gola radiale -
Estesa" tenendo conto dei sovrametalli (figura in alto a
destra). Nel passo successivo tale parte del profilo
viene rifinita con "Gola radiale finitura – Estesa" (figura
in basso a destra).
Il "ciclo esteso" realizza i raccordi nella base e le
diagonali a inizio/fine profilo.
Verificare i parametri "Punto iniziale profilo X1, Z1" e
"Punto finale profilo X2, Z2", che sono determinanti
per la direzione di passata e di accostamento, in
questo esempio per la lavorazione esterna e
l'accostamento "in direzione –Z".
Dati utensile
Utensile per tornire (per lavorazione esterna)
WO = 1 – Orientamento utensile
K = 4 – Larghezza tagliente (4 mm)
