230 4 Programmazione di cicli
4.9 Sag
o
me di f
o
ra
tu
ra
e fr
esat
ur
a

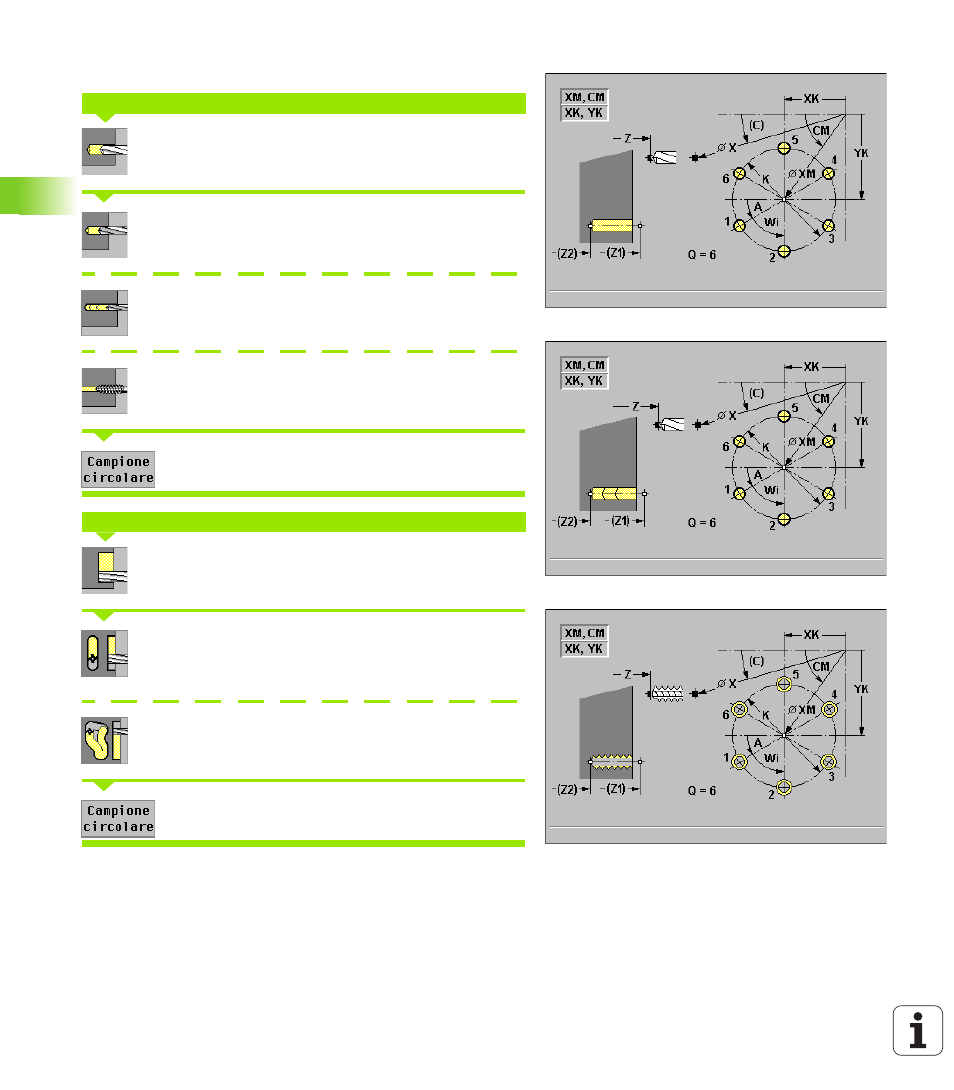

Foratura/Fresatura sagoma circolare assiale
Selezionare "Foratura"
Selezionare "Foratura assiale" (figura in alto a destra)
Selezionare "Foratura profonda assiale" (figura al
centro a destra)
Selezionare "Maschiatura assiale" (figura in basso a
destra)
Attivare Sagoma circolare
Selezionare "Fresatura"
Selezionare "Scanalatura assiale" (figura in alto alla
pagina successiva)
Selezionare "Profilo assiale ICP" (figura al centro alla
pagina successiva)
Attivare Sagoma circolare
"Sagoma circolare" viene attivata in caso di cicli di foratura o fresatura
per realizzare sagome di foratura/fresatura con le medesime distanze
su un cerchio o un arco sulla superficie frontale.
Sagoma di foratura circolare assiale
Sagoma di fresatura circolare assiale
