168 4 Programmazione di cicli
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico
Filetto conico
Selezionare "Filettatura"
Selezionare "Filetto conico"
Softkey Filetto interno
On: filetto interno
Off: filetto esterno

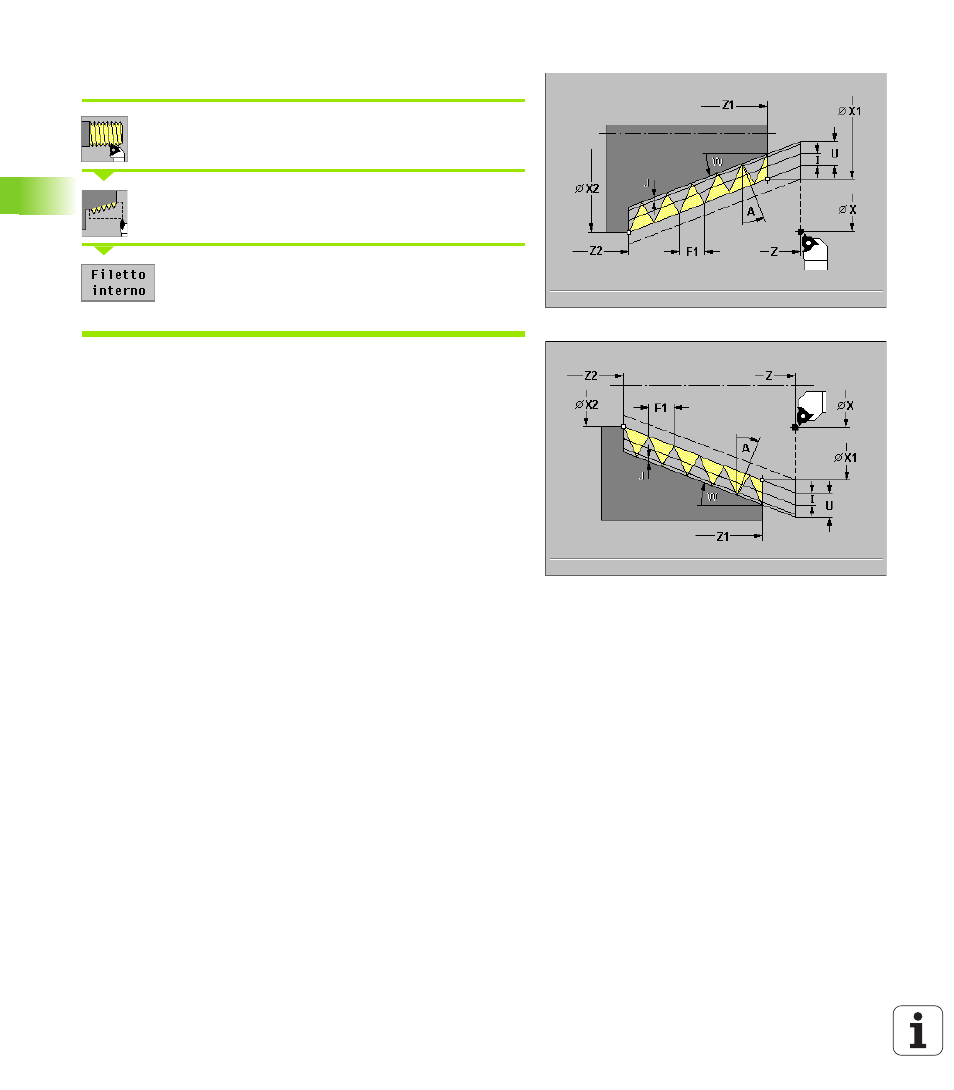

Il ciclo esegue un filetto conico interno o esterno a uno o più principi.
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Punto di partenza filetto (senza andata)
 X2, Z2 Punto finale filetto (senza ritorno)
 F1 Passo filetto (= avanzamento)
 U Profondità filetto
„ Nessuna immissione: viene calcolata
filetto esterno: U=0.6134*F1
filetto interno: U=–0.5413*F1
 I 1ª profondità di taglio
„ I<U: prima profondità di taglio con "I" – ogni passata successiva:
Riduzione della profondità di taglio fino a "J"
„ I=U: una passata
„ Nessuna immissione: viene calcolata sulla base di U e F1
 A Angolo di accostamento (default: 30°): campo: –60° < A < 60°
„ A<0: accostamento da fianco sinistro
„ A>0: accostamento da fianco destro
 W Angolo al vertice del cono: Campo: –60° < A < 60°
 J Profondità di taglio residua – default: 1/100 mm
 T Numero utensile
 S Numero di giri/Velocità di taglio
 D Numero di principi – default: 1 filetto
 E Passo incrementale – default: 0
„ E=0: passo costante
„ E>0: aumento del passo di E ogni giro
„ E<0: riduzione del passo di E ogni giro
