HEIDENHAIN MANUALplus 4110 109
4.4 Cicli di aspor
tazione tr
ucioli

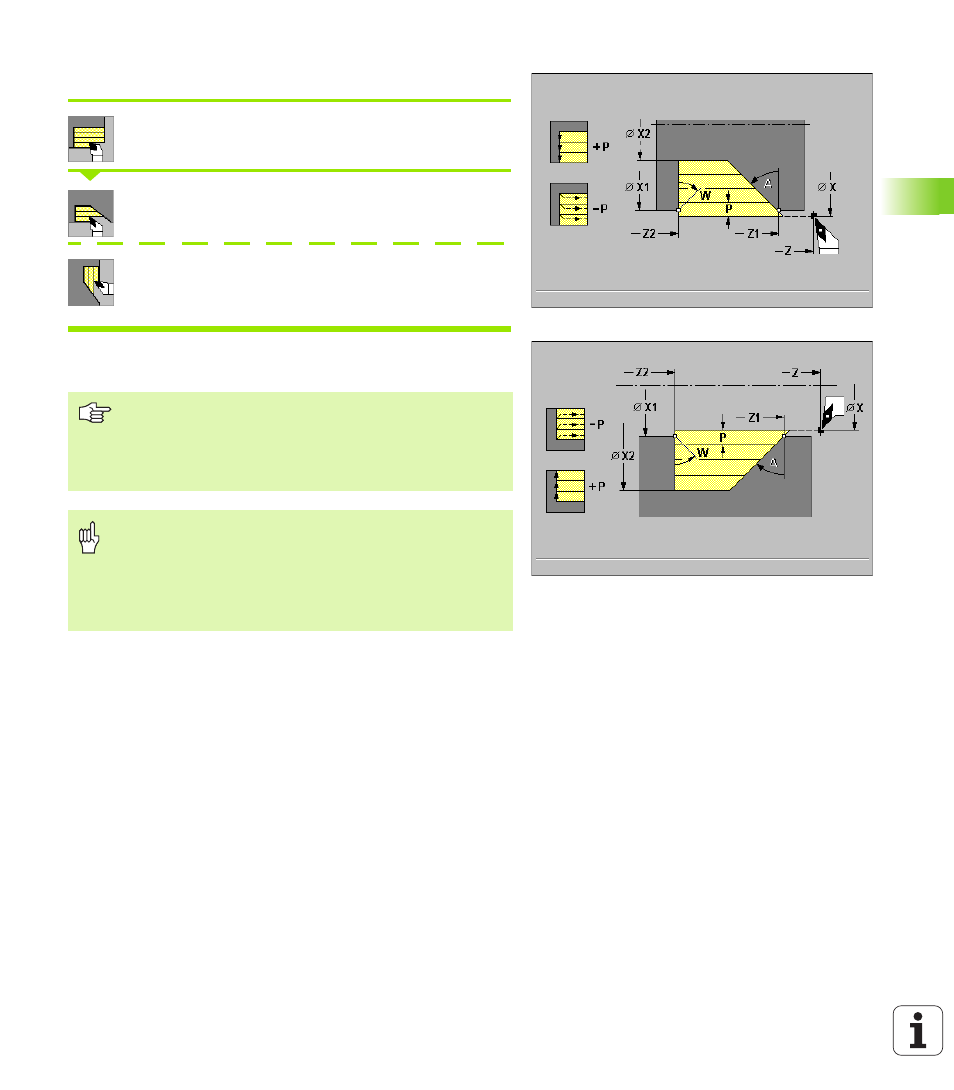

Passata con entrata assiale/radiale
Selezionare "Cicli asp. truc. assiale/radiale"
Selezionare "Entrata assiale" (figure a destra)
Selezionare "Entrata radiale" (figure alla pagina
successiva)
Il ciclo sgrossa l'area descritta da "X1, Z1", "X2, Z2" e "Angolo di
entrata A".
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Punto iniziale profilo
 X2, Z2 Punto finale profilo
 P Profondità di accostamento: profondità di accostamento
massima.
„ P>0: asportazione trucioli lungo il profilo
„ P<0: sollevamento a 45° di 1 mm
 A Angolo di entrata (default: 0°): campo: 0° <= A < 90°
 W Angolo finale: Diagonale a fine profilo – Campo: 0° <= W < 90°
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
„ Maggiore è l'inclinazione con cui l'utensile penetra il
materiale, tanto maggiore è la riduzione di avanzamento
(max 50%).
„ Rispettare le dimensioni degli utensili radiali (vedere
“Utensili radiali" pag. 421).
Attenzione Pericolo di collisioni!
Se l'angolo di inclinazione e dell'inserto dell'utensile non
sono definiti, quest'ultimo inizia la lavorazione con l'angolo
di entrata. Se sono definiti, l'utensile inizia a lavorare con
l'angolo di entrata massimo possibile. Il materiale residuo
viene ignorato.
