274 5 Programmazione ICP
5.7 Elementi del pr
ofilo ICP superficie cilindr
ica

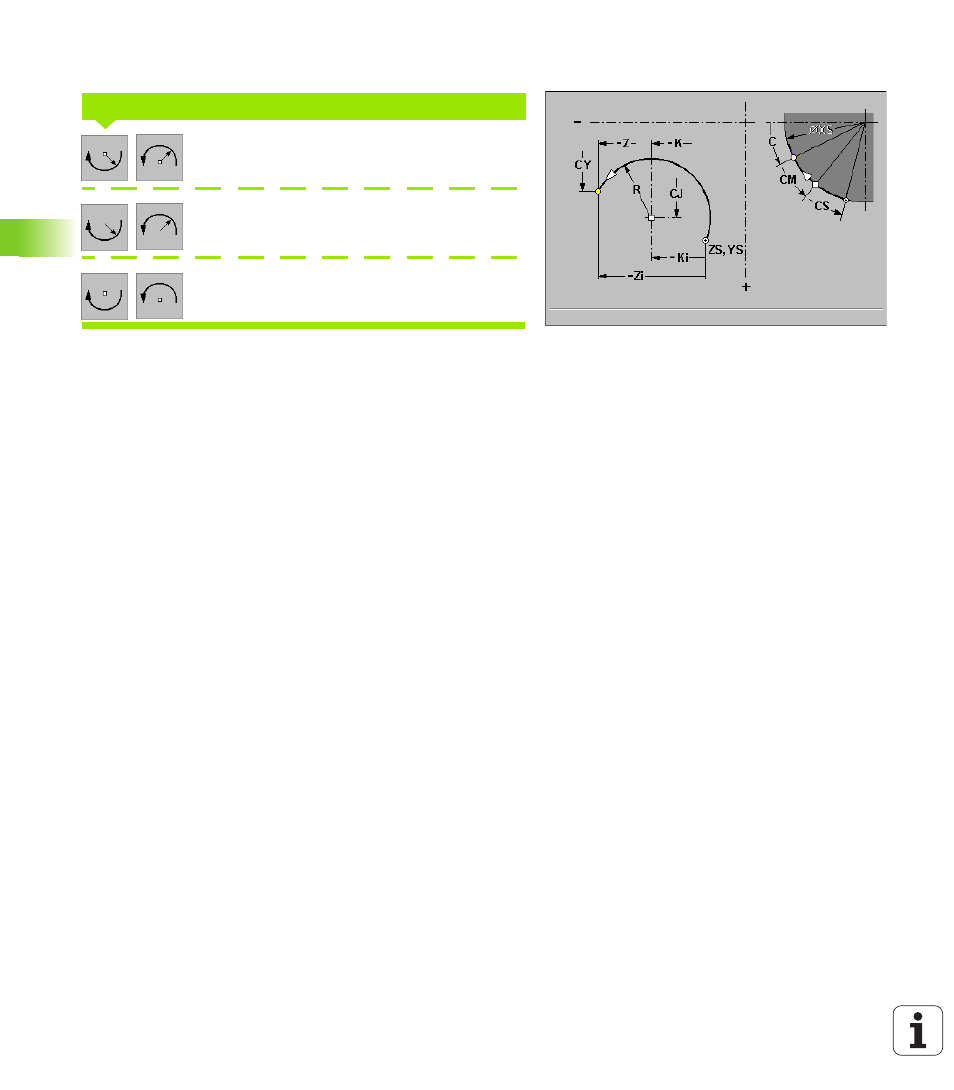

Impostazione arco superficie cilindrica
Arco con centro e raggio
Arco con raggio
Arco con centro
Quotare l'arco e specificare il passaggio al successivo elemento del
profilo.
Parametri (per "Arco con raggio" non viene richiesto il centro, mentre
per "Arco con centro" non viene richiesto il raggio)
 ZS, YS Punto di partenza (YS come quota percorso – riferimento:
diametro XS)
 CS Punto di partenza come quota angolo
 XS Diametro di sviluppo
 Z Punto di arrivo
 CY Punto di arrivo come quota percorso (riferimento: diametro XS)
 C Punto di arrivo come quota angolo
 K, CJ Centro (CJ come quota percorso – riferimento: diametro XS)
 CM Centro come quota angolo
 R Raggio
 F Avanzamento speciale
Impostazione arco
