6.9 Spostamenti or
igine
6.9
Spostamenti origine

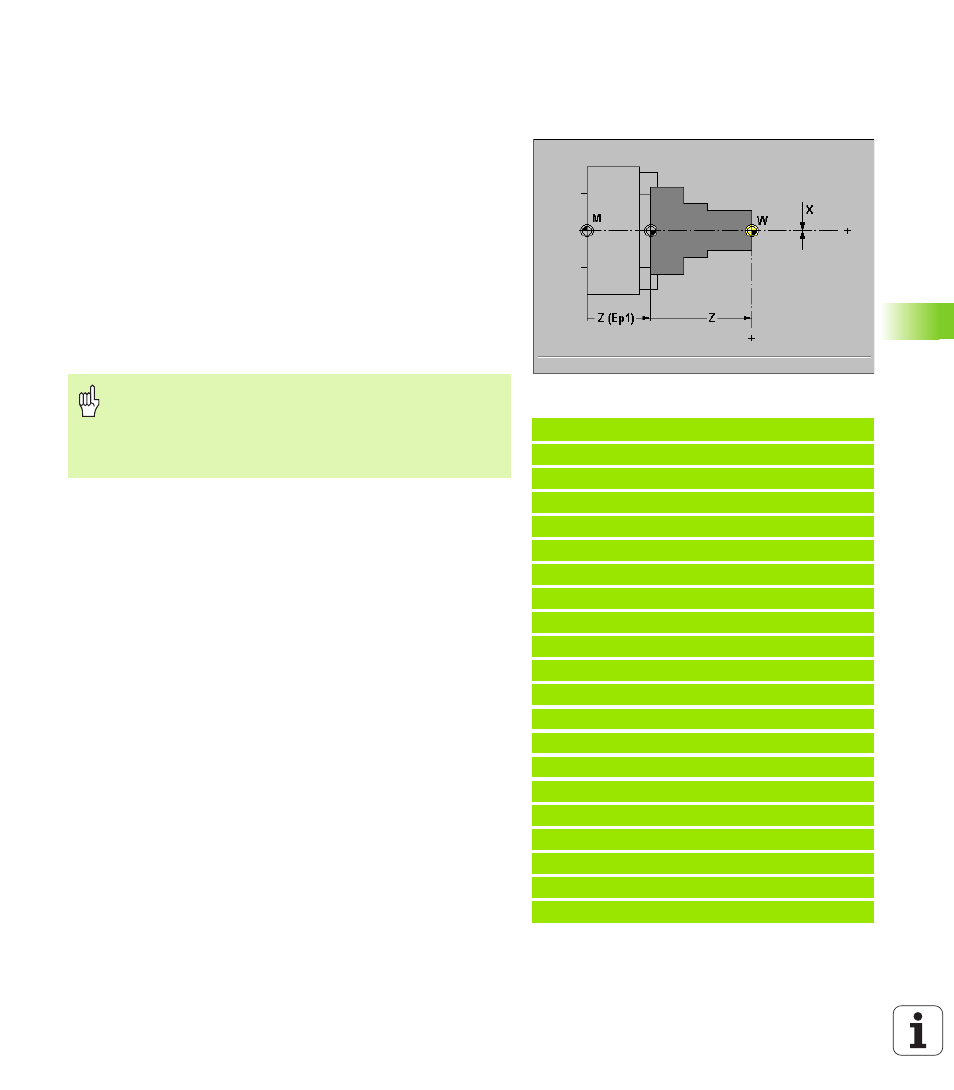

Spostamento origine G51
L'istruzione G51 muove l'origine pezzo di "Z" (o "X"). Lo spostamento si
riferisce all'origine pezzo definita in modalità Predisposizione (vedere
“Definizione origine pezzo" pag. 50).
Anche se si programma più volte l'istruzione G51, il punto di
riferimento rimane l'origine pezzo definita in modalità Predisposizione.
Un'origine pezzo definita con l'istruzione G51 è valida fino alla fine del
programma oppure fino a quando non viene annullata da altri
spostamenti origine.
Parametri
X Spostamento
(quota diametro)
Z Spostamento
Esempio: G51
%51.nc
[G51]
N1 T30 G95 F0.25 G96 S200 M3
N2 G0 X62 Z-15
N3 G862 Q0
N4 G0 X60 Z-19.2327
N5 G3 X58.5176 Z-20.1986 R1 I-1 K0
N6 G1 X48 Z-21.6077 B1
N7 G1 Z-28.3923 B1
N8 G1 X58.5176 Z-29.8014
N9 G3 X60 Z-30.7673 R1 I-0.2588 K-0.9659
N10 G80
N11 G51 Z-28
N12 G0 X62 Z-15
N13 G862 Q0
N14 G0 X60 Z-19.2327
N.. . . .
N.. G80
N.. G51 Z-56
N.. . . .
FINE
Attenzione Pericolo di collisioni!
Programmazione di cicli: in macro DIN lo spostamento
origine viene annullato a fine ciclo. Non utilizzare quindi le
macro DIN con spostamenti origine nella programmazione
di cicli.
