508 9 Esempi
9.4 Esempio ICP "Ciclo di tr
oncat
ur
a"

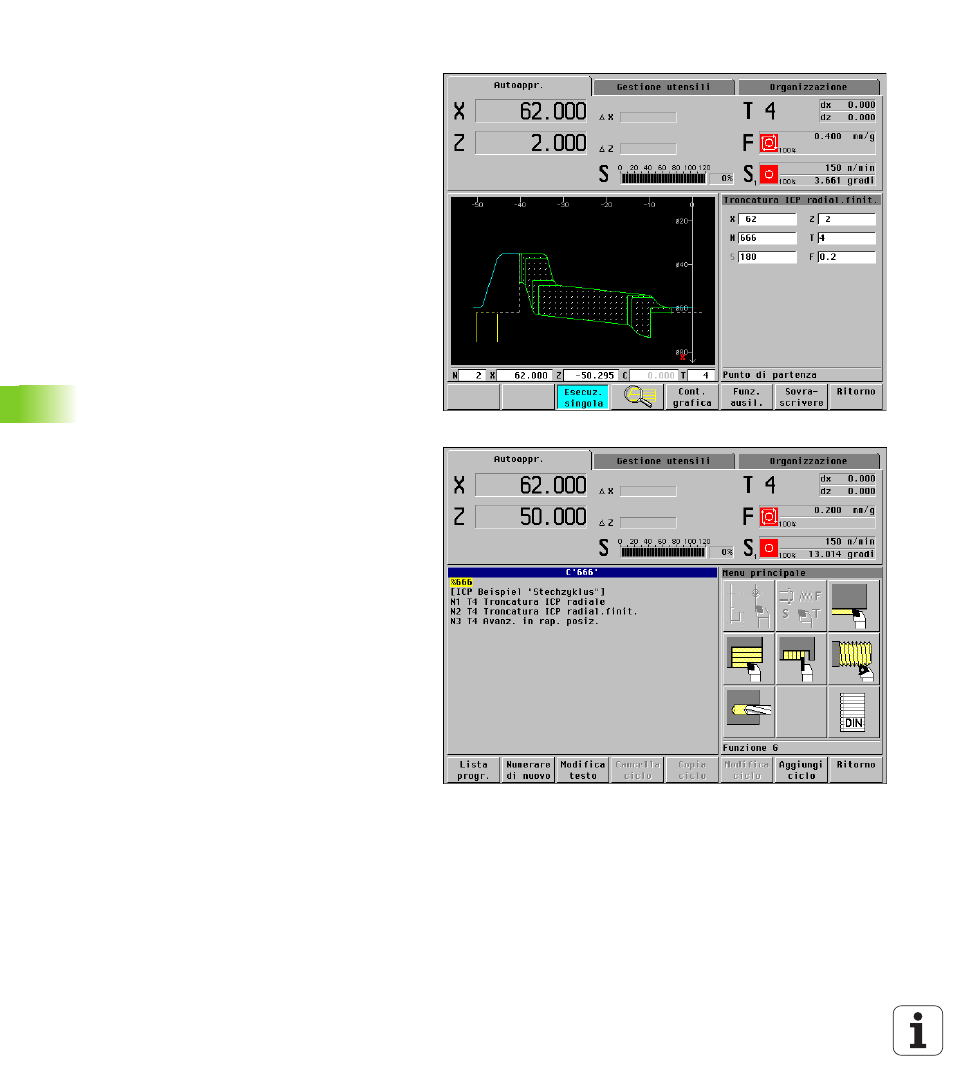

Verifica del profilo ICP (finitura)
L'esecuzione del ciclo di finitura della troncatura ICP
viene verificata ricorrendo alla "Simulazione grafica"
(softkey Grafica). Nell'esempio la lavorazione di
finitura non è ancora terminata (figura in alto a destra).
Quindi il ciclo viene acquisito nel programma ciclo con
Salva o Sovrascrivi.
Programma ciclo Esempio ICP "Gola"
Il programma ciclo creato comprende oltre ai cicli ICP
i cicli di posizionamento per il cambio utensile (figura
a destra).
Funzioni dei cicli:
„ N1: troncatura profilo
„ N2: finitura profilo
„ N3: posizionamento per prelievo del
pezzo
