4.5 Cicli di tr
oncat
u
ra

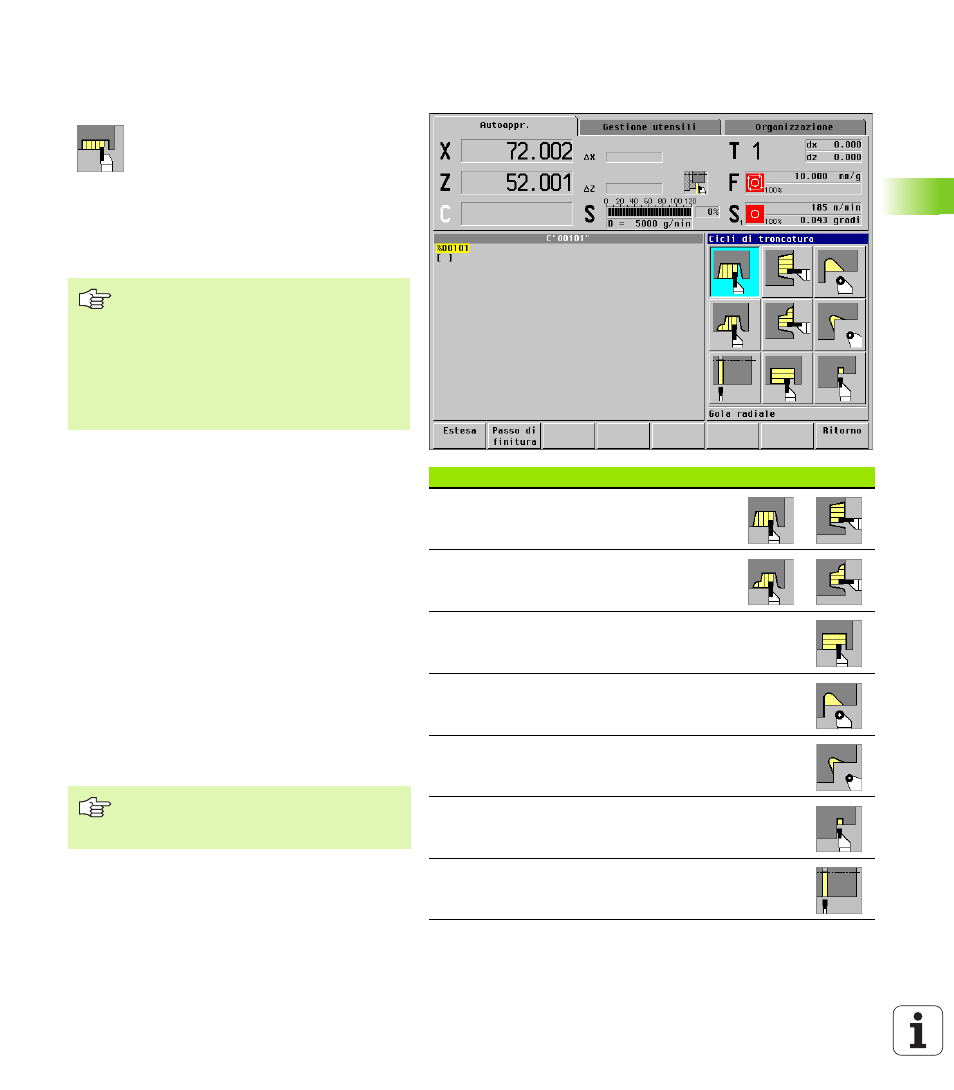

4.5 Cicli di troncatura
Direzioni di passata e di accostamento per cicli di
troncatura
Il MANUALplus determina la direzione di passata e
accostamento sulla base dei parametri ciclo. Sono
determinanti:
„ Ciclo base: parametri "Punto di partenza X, Z"
(Funzionamento manuale: "Pos. utensile attuale") e
"Inizio profilo X1/Fine profilo Z2".
„ Ciclo esteso: parametri "Punto iniziale profilo X1,
Z1" e "Punto finale profilo X2, Z2".
„ Cicli ICP: parametri "Punto di partenza X, Z"
(Funzionamento manuale: "Pos. utensile attuale") e
"Punto di partenza profilo ICP".
Posizione scarico
Il MANUALplus determina la posizione dello scarico
sulla base dei parametri ciclo "Punto di partenza X, Z"
(Funzionamento manuale: "Pos. utensile attuale") e
"Spigolo profilo X1, Z1".
Cicli di troncatura Icona
Gola radiale/assiale
Cicli di troncatura e finitura per profili semplici
Gola radiale/assiale ICP
Cicli di troncatura e finitura per profili qualsiasi
Troncatura-tornitura radiale/assiale
Cicli di troncatura-tornitura e finitura per profili
semplici e qualsiasi
Scarico H
Scarico "Forma H"
Scarico K
Scarico "Forma K"
Scarico U
Scarico "Forma U"
Troncatura
Ciclo per l'esecuzione di scanalature
Il gruppo Cicli di troncatura comprende i
cicli di esecuzione gola, troncatura-
tornitura, esecuzione scarico e
scanalatura. I profili semplici si lavorano
con "cicli base", mentre quelli complessi
con "cicli estesi". I cicli di troncatura ICP
lavorano qualsiasi profilo descritto con
"ICP" (vedere “Profili ICP" pag. 242.
„ Configurazione di taglio: il
MANUALplus calcola un accostamento
uniforme che è <= "Profondità di
accostamento P".
„ Sovrametallo: nel "ciclo esteso".
„ La compensazione del raggio del
tagliente viene eseguita (eccezione
"Scarico forma K").
Gli scarichi vengono eseguiti soltanto
sull'asse longitudinale in spigoli retti e
paralleli all'asse.
