HEIDENHAIN MANUALplus 4110 375
6.21 La
v
o
ra
zione superficie cilindr
ica
Lineare superficie cilindrica G111
Istruzione geometrica: G111 definisce un percorso del profilo sulla
superficie cilindrica.
Istruzione di lavorazione: l'utensile si sposta con avanzamento
lineare al "Punto finale".
Parametri
 Z Punto finale – default: posizione Z attuale

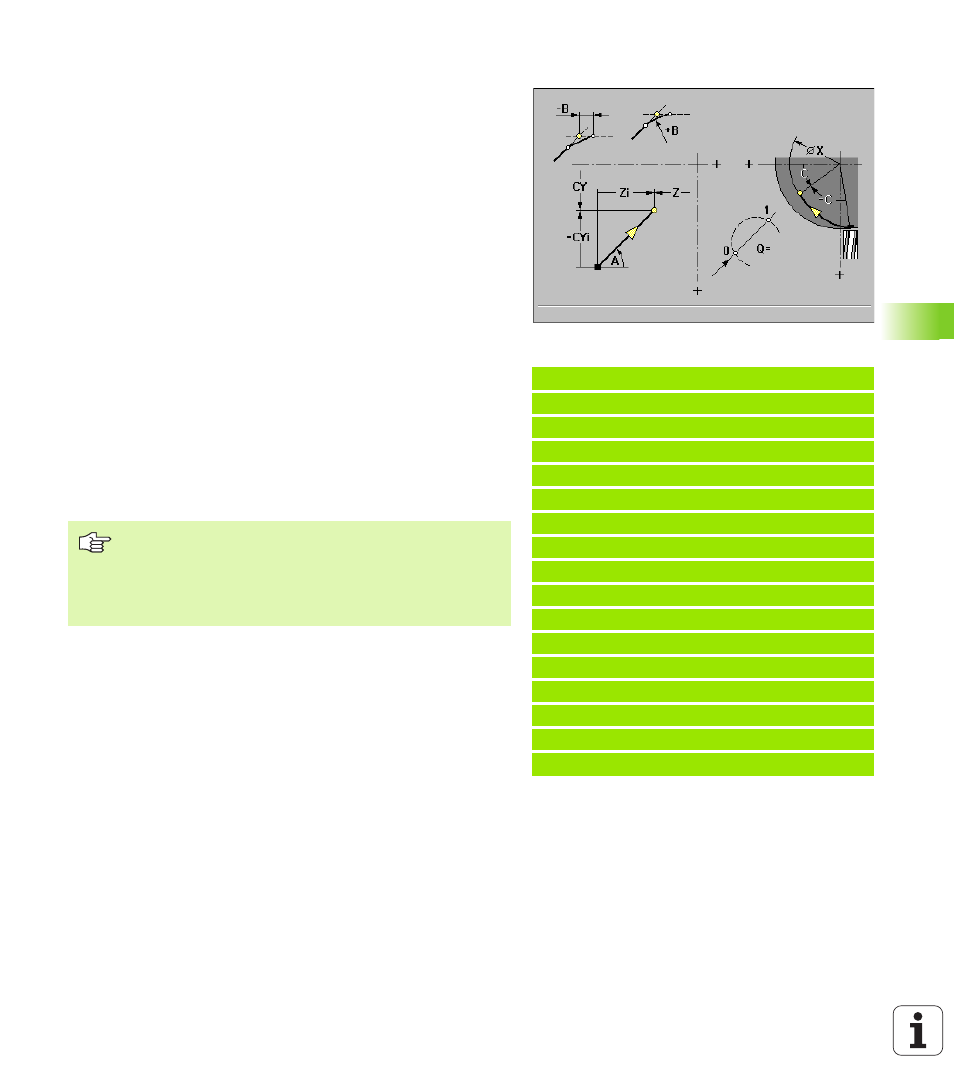

 C Angolo finale – Direzione angolare: vedere grafica di supporto
 CY Punto finale come quota percorso (riferimento: G120 Diametro
di riferimento)
 A Angolo – Riferimento: vedere grafica di supporto
 Q Punto di intersezione (default: Q=0): se per il calcolo del punto
finale risultano due possibili soluzioni, "Q" definisce il punto finale.
 B Smusso/Arrotondamento : passaggio al successivo elemento del
profilo. Programmare il punto finale teorico dell'elemento del profilo
se si indica uno smusso/arrotondamento
„ B nessuna immissione: passaggio tangenziale
„ B=0: raccordo non tangenziale
„ B>0: raggio di arrotondamento
„ B<0: larghezza smusso
 X Punto finale: accostamento (quota diametro) – (default:
posizione X attuale)
Esempio: G111
%111.nc
[G111, G120]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G41 Q2 H0
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635
N12 G40
N13 G110 X105
N14 M15
FINE
„ Definire il punto finale con "C" o "CY".
„ Ammesso solo con G111 come istruzione geometrica:
parametri Q, B
„ Ammesso solo con G111 come istruzione di
lavorazione: parametro X
