372 6 Programmazione DIN
6.20 La
v
o
ra
zione superficie fr
ontale
Definizione matrice poligono superficie frontale
G307
L'istruzione G307 definisce un poligono sulla superficie frontale. Tale
matrice si programma in combinazione all'istruzione G793 o G797.
Parametri
 XK Centro
 YK Centro
 Q Numero di lati: Campo: 3 <= Q <= 127

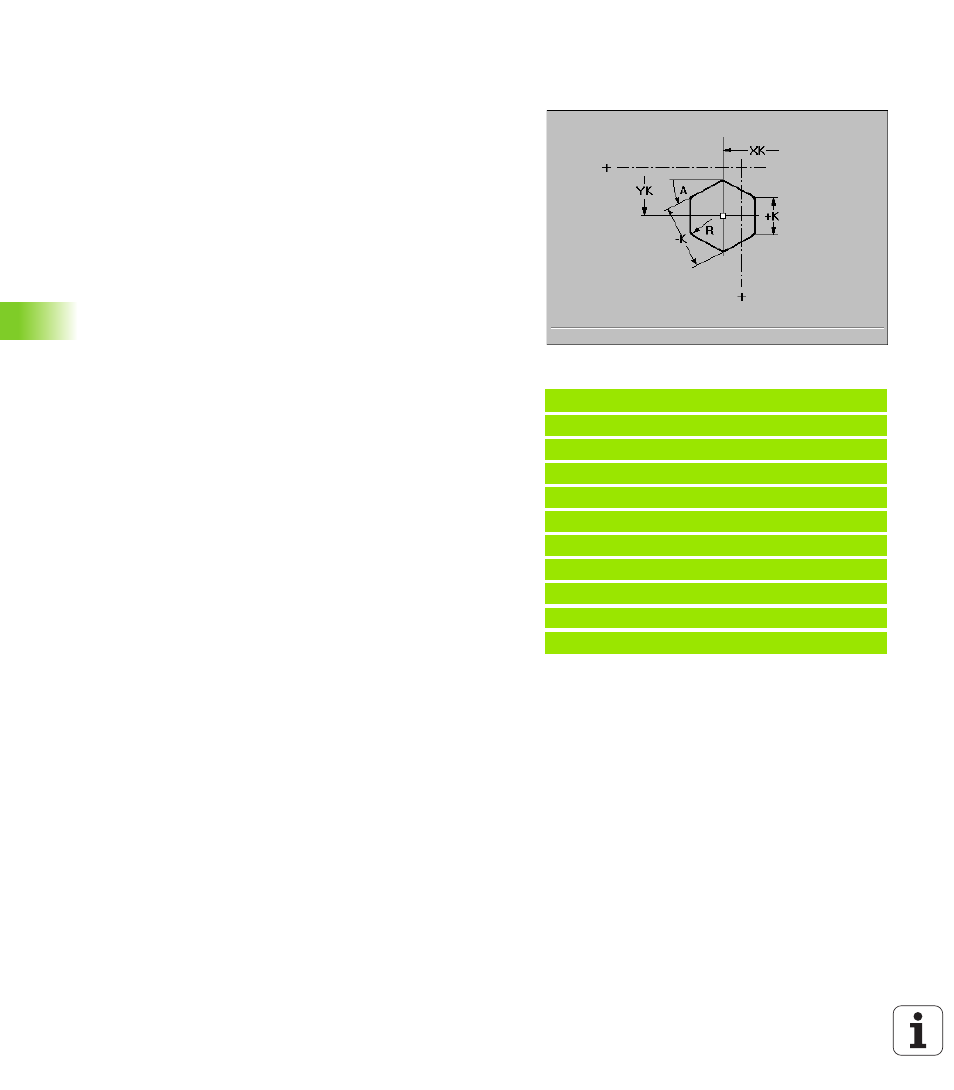

 A Angolo – Riferimento: vedere grafica di supporto
 K Apertura chiave (SW)/Lunghezza
„ K<0: apertura chiave (diametro cerchio interno)
„ K>0: lunghezza lato
 R Smusso/Arrotondamento
„ R<0: lunghezza smusso
„ R>0: raggio arrotondamento
Esempio: G307
%307.nc
[G307]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0
N6 G307 XK20 YK5 Q4 A0 K-10 R2
N7 G80
N8 M15
FINE
