9.6 Esempio Programmazione DIN
"Filettatura cilindrica"
L'esempio illustra la creazione della filettatura cilindrica con l'ausilio

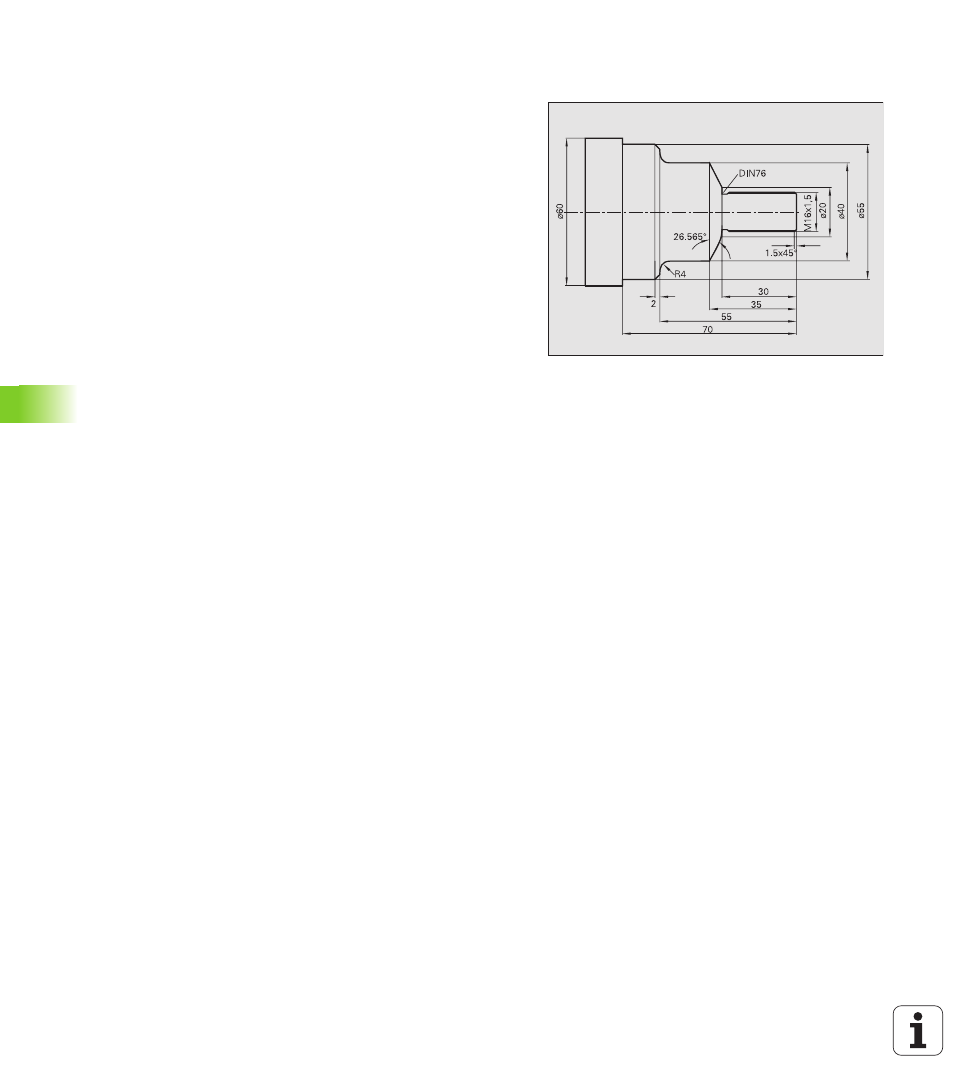

della Programmazione DIN. Partendo dal disegno quotato verranno
presentate le singole fasi di lavoro del programma DIN.
Utensili impiegati
„ Utensile per sgrossare:
„ Posizione T1
„ WO = 1 Orientamento utensile
„ A = 93° Angolo di inclinazione
„ B = 55° Angolo dell'inserto
„ R = 0,8 Raggio utensile
„ Utensile per rifinire:
„ Posizione T2
„ WO = 1 Orientamento utensile
„ A = 93° Angolo di inclinazione
„ B = 55° Angolo dell'inserto
„ R = 0,5 Raggio utensile
„ Utensile per filettare:
„ Posizione T3
„ WO = 1 Orientamento utensile
Procedura
 Serrare il pezzo grezzo (diametro 60 mm, lunghezza 100 mm)
 Predisporre la macchina
– definire l'origine pezzo
– definire le quote utensile
– inserire il punto di cambio utensile
 Passare all'editor DIN
 Creare il programma DIN "Filettatura cilindrica"
 Testare con la simulazione il programma DIN "Filettatura cilindrica"
