506 9 Esempi
9.4 Esempio ICP "Ciclo di tr
oncat
ur
a"

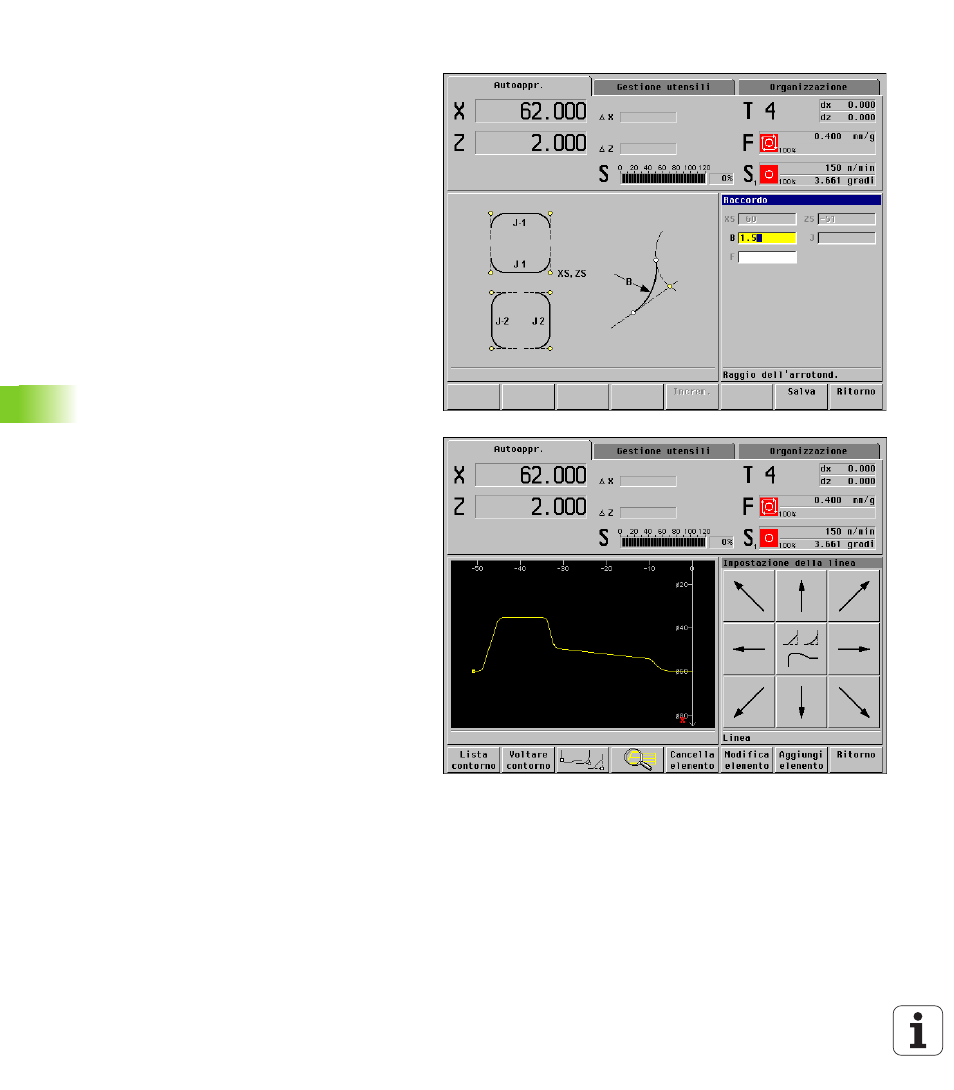

Arrotondamento di spigoli
Gli arrotondamenti vengono immessi mediante
"Sovrapposizione". Selezionare quindi lo spigolo
(Spigolo prec./Spigolo succ.). Definire poi il "Raggio
raccordo B". Il MANUALplus articola l'arrotondamento
nel profilo ICP esistente e disegna il profilo "corretto".
Il MANUALplus visualizza il successivo spigolo del
profilo per la selezione. In questo esempio vengono
arrotondati tutti gli spigoli presenti.
L'immissione del profilo ICP è completata (figura in
basso a destra). Ritorno chiude la programmazione
ICP e Immiss. finita chiude invece il ciclo ICP.
