112 4 Programmazione di cicli
4.4 Cicli di aspor
tazione tr
ucioli

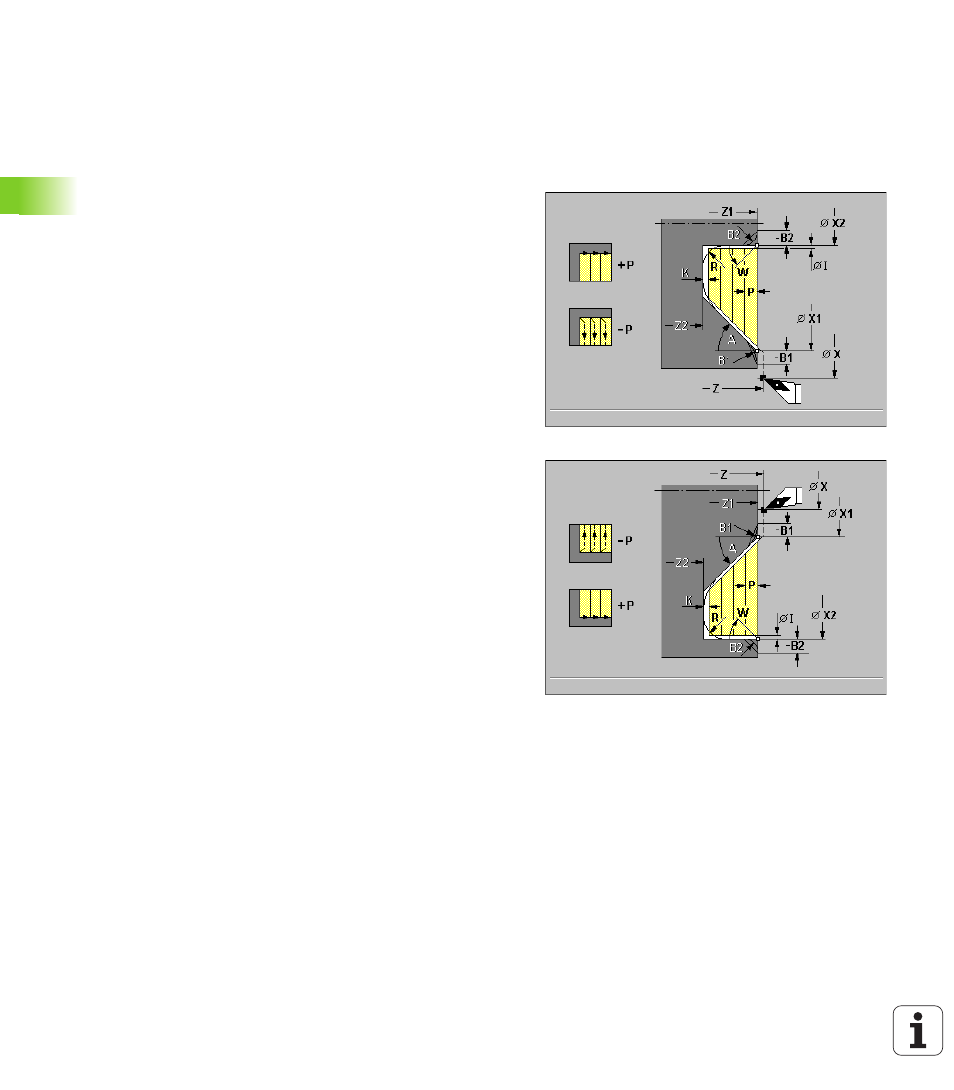

 B1, B2 Smusso/Raccordo (B1 inizio profilo; B2 fine profilo)
„ B>0: raggio di arrotondamento
„ B<0: larghezza smusso
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
 I, K Sovrametallo X, Z
Con i seguenti parametri opzionali si possono definire:
„ W: Diagonale a fine profilo
„ R: Arrotondamento (in entrambi gli spigoli)
„ B1: Smusso/Raccordo a inizio profilo
„ B2: Smusso/Raccordo a fine profilo
Esecuzione ciclo
1 calcolo della configurazione di taglio (accostamento)
2 avanzamento parallelamente all'asse per la prima passata partendo
da "X, Z"
3 inizio lavorazione con avanzamento ridotto in "Angolo di entrata A"
4 avanzamento fino al "Punto finale Z2" o "Punto finale X2" oppure
fino ad un elemento opzionale del profilo
5 in funzione del segno "P":
„ P>0: asportazione trucioli lungo il profilo
„ P<0: sollevamento a 45°
6 ritorno e avanzamento per la successiva passata
7 ripetizione di 3...6, fino a raggiungere "Punto finale X2" o "Punto
finale Z2"
8 ritorno al punto di partenza, parallelamente all'asse
