Fresatura scanalatura elicoidale radiale
Selezionare "Fresatura"
Selezionare "Fresatura scanalatura elicoidale radiale"

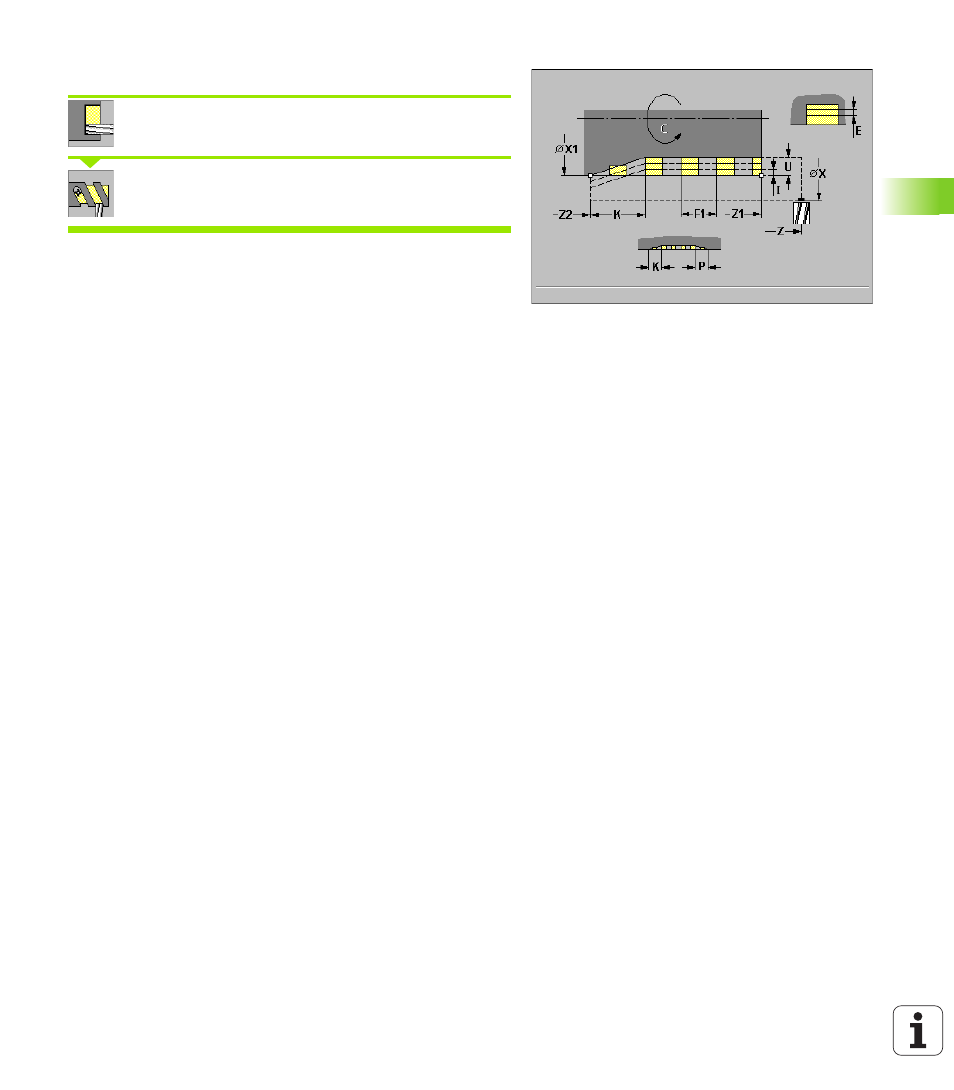

Il ciclo fresa la scanalatura elicoidale da "Z1" fino a "Z2". L'"Angolo
iniziale C1" definisce la posizione iniziale della scanalatura. La larghezza
della scanalatura corrisponde al diametro della fresa.
Parametri ciclo
 X, Z Punto di partenza
 C Angolo mandrino (posizione asse C) – default: angolo mandrino
attuale
 C1 Angolo iniziale
 X1 Diametro filetto
 Z1 Punto di partenza filetto
 F1 Passo filetto
„ F1 positivo: filettatura destrorsa
„ F1 negativo: filettatura sinistrorsa
 Z2 Punto finale filetto
 P lunghezza di avvio: rampa a inizio scanalatura
 K Lunghezza uscita: rampa a fine scanalatura
 U Profondità filetto
 I Accostamento massimo: gli accostamenti vengono ridotti secondo
la seguente formula fino a >= 0,5 mm. Quindi ogni accostamento
viene eseguito con 0,5 mm.
„ Accostamento 1: "I"
„ Accostamento n: I * (1 – (n–1) * E)
 E Riduzione profondità di taglio
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
Esecuzione ciclo
1 attivazione dell'asse C e posizionamento in rapido su "Angolo
mandrino C" (solo in modalità "Autoapprendimento")
2 calcolo dell'accostamento attuale
3 posizionamento per corsa continua di fresatura
4 fresatura con avanzamento programmato fino al "Punto finale Z2",
tenendo conto delle rampe a inizio e fine scanalatura
5 ritorno parallelamente all'asse e posizionamento per la successiva
corsa continua di fresatura
6 ripetizione di 4..5, fino a raggiungere la profondità della scanalatura
