316 6 Programmazione DIN
6.1
1
Cicli di t
o
rn
it
ur
a r
if
er
iti al pr
ofilo

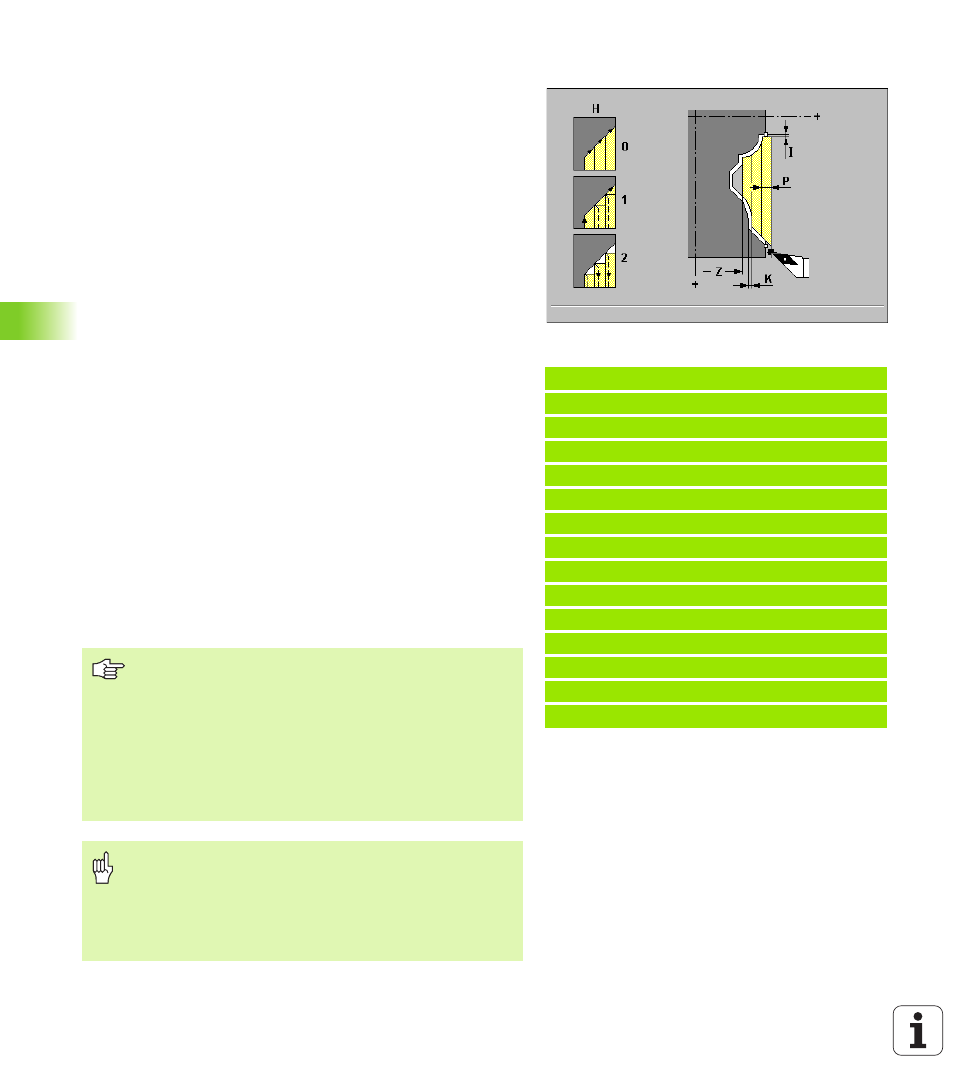

Sgrossatura profilo radiale con entrata G829
Il ciclo lavora in direzione radiale l'area del profilo definita dalla
posizione utensile e dalla descrizione del profilo nei blocchi successivi
con entrata nel materiale (vedere “Descrizione del profilo" pag. 310).
Parametri
 Z Limitazione di taglio : la lavorazione viene eseguita fino alla
"limitazione di taglio".
 P Accostamento massimo : la configurazione di taglio viene calcolata
in modo tale da evitare una "passata di rettifica" e affinché
l'accostamento definito sia <= P.
 E Avanzamento durante la penetrazione : l'utensile penetra nel
materiale con l'avanzamento E
„ E=0: senza lavorazione dei profili discendenti
„ Nessuna immissione: maggiore è l'inclinazione con cui l'utensile
penetra il materiale, tanto maggiore è la riduzione di avanzamento
(max: 50%).
 H Tipo di allontanamento (default: 1):
„ H=0: asportazione trucioli dopo ogni passata lungo il profilo
„ H=1: sollevamento a 45°; asportazione trucioli con l'ultima
passata lungo il profilo
„ H=2: sollevamento a 45°; nessuna passata lungo il profilo
 I Sovrametallo X (quota diametro) – (default: 0)
 K Sovrametallo Z (default: 0)
Note sull'esecuzione del ciclo
„ Il MANUALplus determina la direzione di passata e di accostamento
sulla base dell'attuale posizione utensile relativamente al punto
iniziale/punto finale della parte del profilo.
„ Posizione utensile dopo l'esecuzione del ciclo: punto di partenza del
ciclo
Esempio: G829
%829.nc
[G829]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X125 Z0
N3 G829 P5 H1 I1 K0.3
N4 G0 X120 Z-12
N5 G1 Z-3 A195 B3
N6 G1 X90 B2
N7 G1 Z-9 A-65 B-2
N8 G1 X50
N9 G1 Z-11 A-60
N10 G1 X32 B1
N11 G1 X24 Z0
N12 G80
FINE
„ L'utensile deve trovarsi al di fuori dell'area del profilo
definita.
„ Compensazione del raggio del tagliente: viene
eseguita.
„ I sovrametalli programmati con G57/G58 vengono
considerati, se non sono programmati "I, K". Una volta
eseguito il ciclo, i sovrametalli vengono cancellati.
„ Distanza di sicurezza dopo una passata: parametro
"Parametri attuali – Lavorazione – Distanze di sicurezza".
Attenzione Pericolo di collisioni!
Se l'angolo di inclinazione e dell'inserto dell'utensile non
sono definiti, quest'ultimo inizia la lavorazione con
l'angolo di entrata. – Se sono definiti, l'utensile inizia a
lavorare con l'angolo di entrata massimo possibile. Il
materiale residuo viene ignorato.
