HEIDENHAIN MANUALplus 4110 215
4.8 Cicli di fr
esat
ur
a
Scanalatura radiale
Selezionare "Fresatura"
Selezionare "Scanalatura radiale"
Il ciclo esegue una scanalatura sulla superficie cilindrica. La larghezza
della scanalatura corrisponde al diametro della fresa.
Parametri ciclo
 X, Z Punto di partenza
 C Angolo mandrino (posizione asse C) – default: angolo mandrino
attuale
 C1 Angolo punto di arrivo scanalatura – default: angolo mandrino
C
 X1 Spigolo superiore di fresatura (quota diametro)– default:
punto di partenza X
 Z1 Punto di arrivo scanalatura
 X2 Fondo fresatura
 L Lunghezza scanalatura
 A Angolo rispetto all'asse Z – default: 0
 P Profondità di accostamento – default: profondità totale in un
accostamento
 FZ Accostamento di lavorazione – default: avanzamento attivo
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro

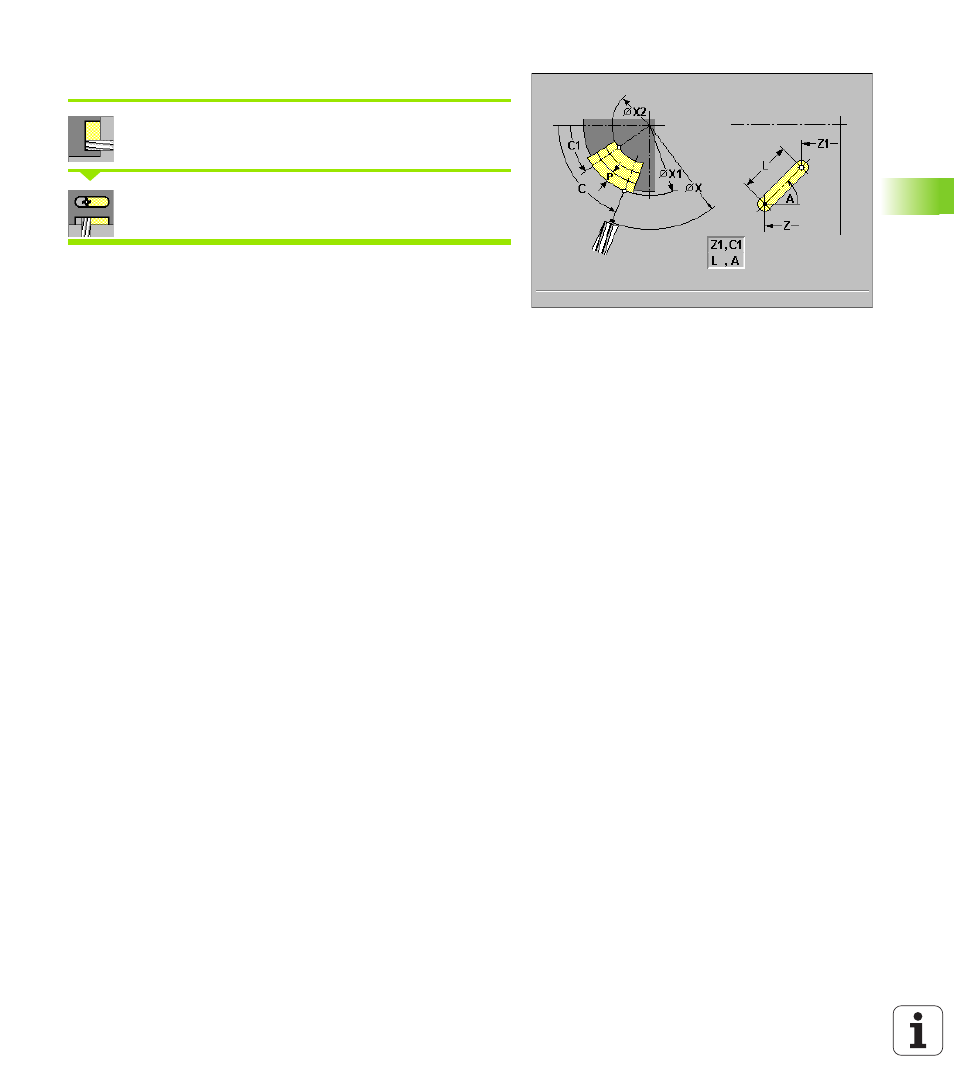

Combinazioni di parametri per posizione e disposizione della
scanalatura: vedere grafica di supporto
Esecuzione ciclo
1 attivazione dell'asse C e posizionamento in rapido su "Angolo
mandrino C" (solo in modalità "Autoapprendimento")
2 spostamento in rapido sul "Punto iniziale scanalatura X, Z", se
definito
3 avanzamento con avanzamento "FZ"
4 fresatura con avanzamento programmato fino a "Punto finale
scanalatura"
5 ritorno sul "Punto iniziale X"
