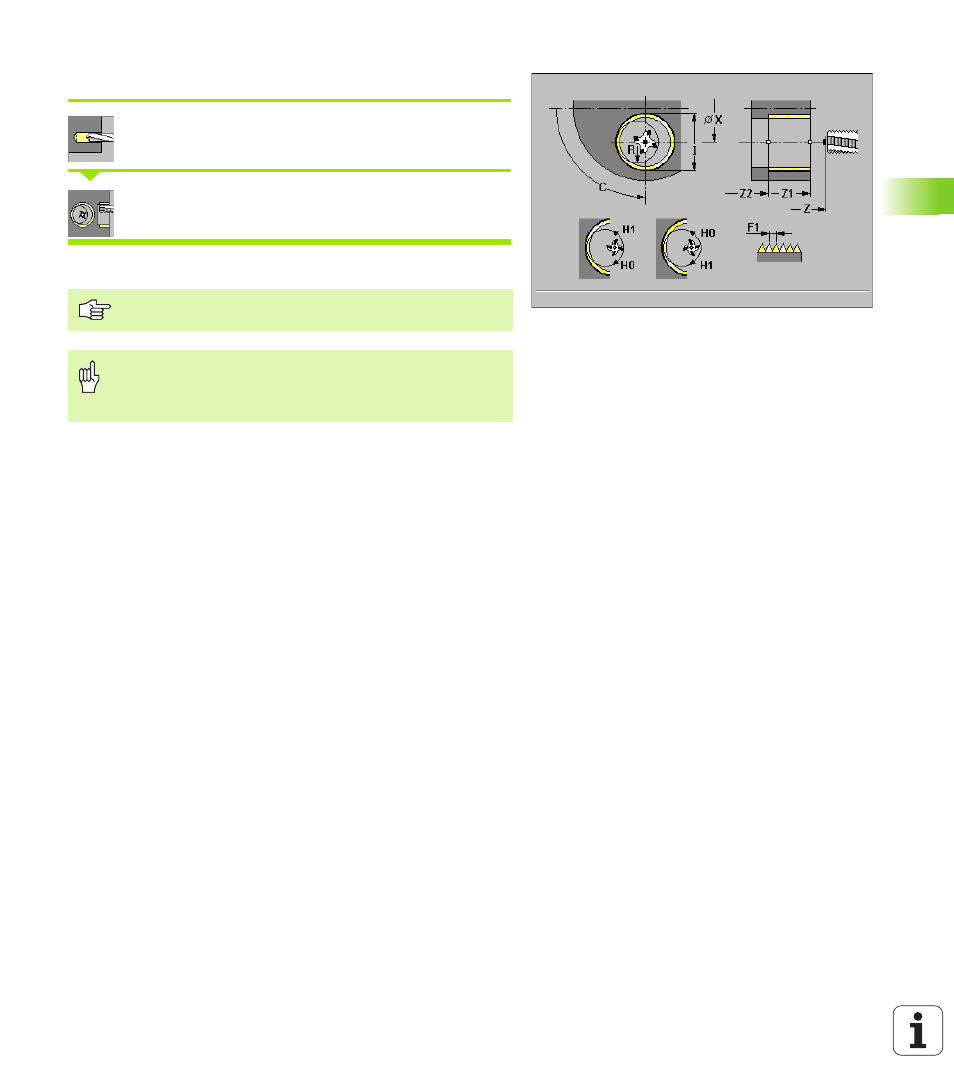

Fresatura filetto assiale
Selezionare "Foratura"
Selezionare "Maschiatura assiale"
Il ciclo fresa un filetto in un foro esistente.
Parametri ciclo
 X, Z Punto di partenza
 C Angolo mandrino (posizione asse C) – default: angolo mandrino
attuale
 Z1 Punto di partenza filetto – default: Punto di partenza Z
 Z2 Punto finale filetto
 I Diametro filetto
 R Raggio di avvicinamento – default: (I – diametro fresa)/2
 F1 Passo filetto
 J Direzione di filettatura – default: 0
„ J=0: dx
„ J=1: sx
 H Direzione di fresatura – default: 0
„ H=0: discorde
„ H=1: concorde
 SR Velocità di ritorno per ritorno rapido del maschio – default:
stessa velocità della maschiatura
 T Numero utensile
 S Numero di giri/Velocità di taglio per l'utensile motorizzato
Per questo ciclo utilizzare utensili per fresare filetti.
Attenzione, pericolo di collisione!
Tenere presente il diametro del foro e il diametro della
fresa se si programma il "Raggio di avvicinamento R".
