Utensili per troncare e per troncare-tornire
Selezionare "Utensili per troncare"
Parametri utensile
 X Quota impostata in X
 Z Quota impostata in Z
 R Raggio tagliente

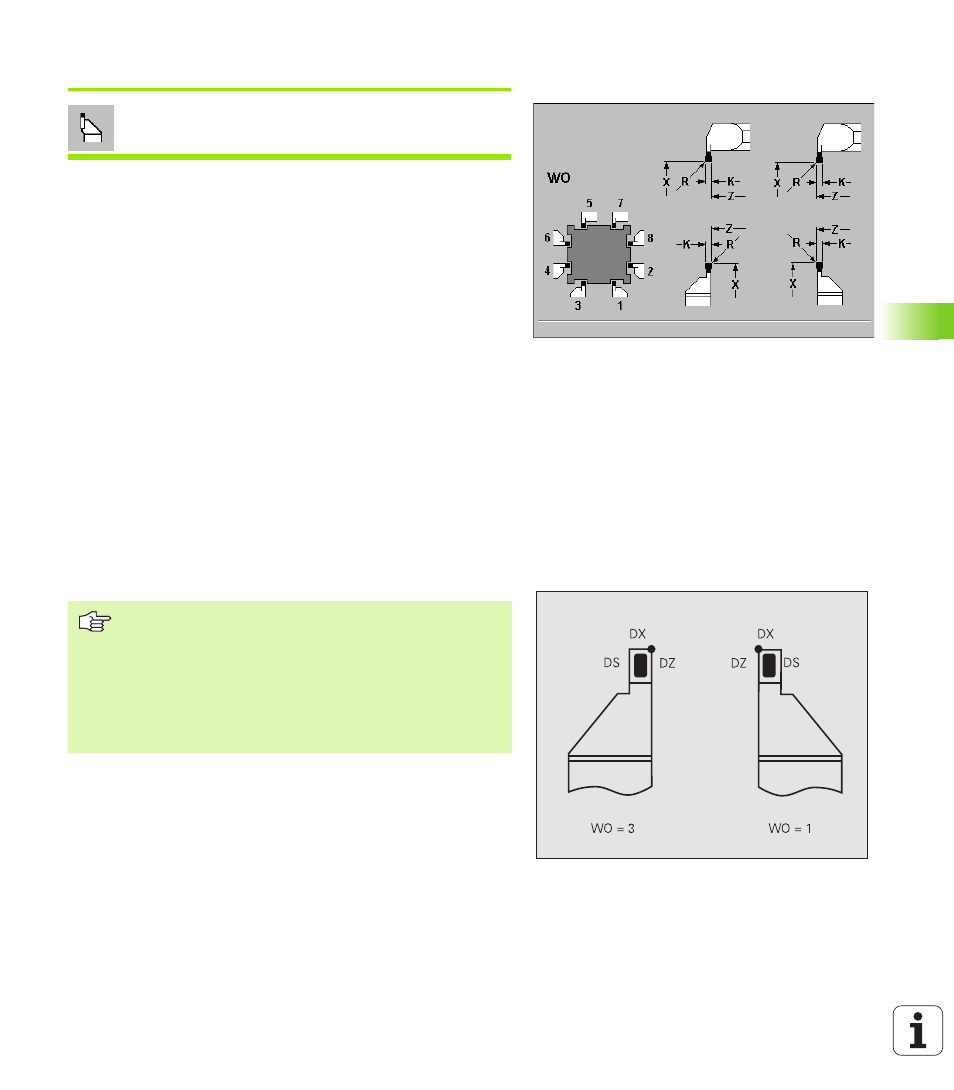

 WO Orientamento utensile: identificativo vedere grafica di supporto
 K Larghezza tagliente
 DX Correzione usura in X: intervallo: –100 mm < DX < 100 mm
 DZ Correzione usura in Z: intervallo: –100 mm < DZ < 100 mm
 DS Correzione speciale: intervallo: –100 mm < DS < 100 mm
 Q Testo utensile: riferimento al testo utensile
 MD Senso di rotazione – default: non predefinito
„ 3: M3
„ 4: M4
 TS Velocità di taglio/Numero di giri: default: non indicato
 TF Avanzamento – default: non indicato
 PT Durata – default: non indicata
 RT: casella di visualizzazione durata residua
 PZ Numero di pezzi – default: non indicato
 RZ: casella di visualizzazione numero pezzi residuo
„ Per utensili per troncare la posizione del punto di
riferimento si definisce con l'"Orientamento utensile
WO".
„ Con "DX, DZ" si compensa l'usura dei lati del tagliente
adiacenti al punto di riferimento. "DS" compensa l'usura
del terzo lato del tagliente (vedere figura a destra).
„ La "Larghezza tagliente K" viene considerata se nel ciclo
di troncatura non è indicato il relativo parametro.
