HEIDENHAIN MANUALplus 4110 289
6.3 Descr
izione par
te gr
ezza

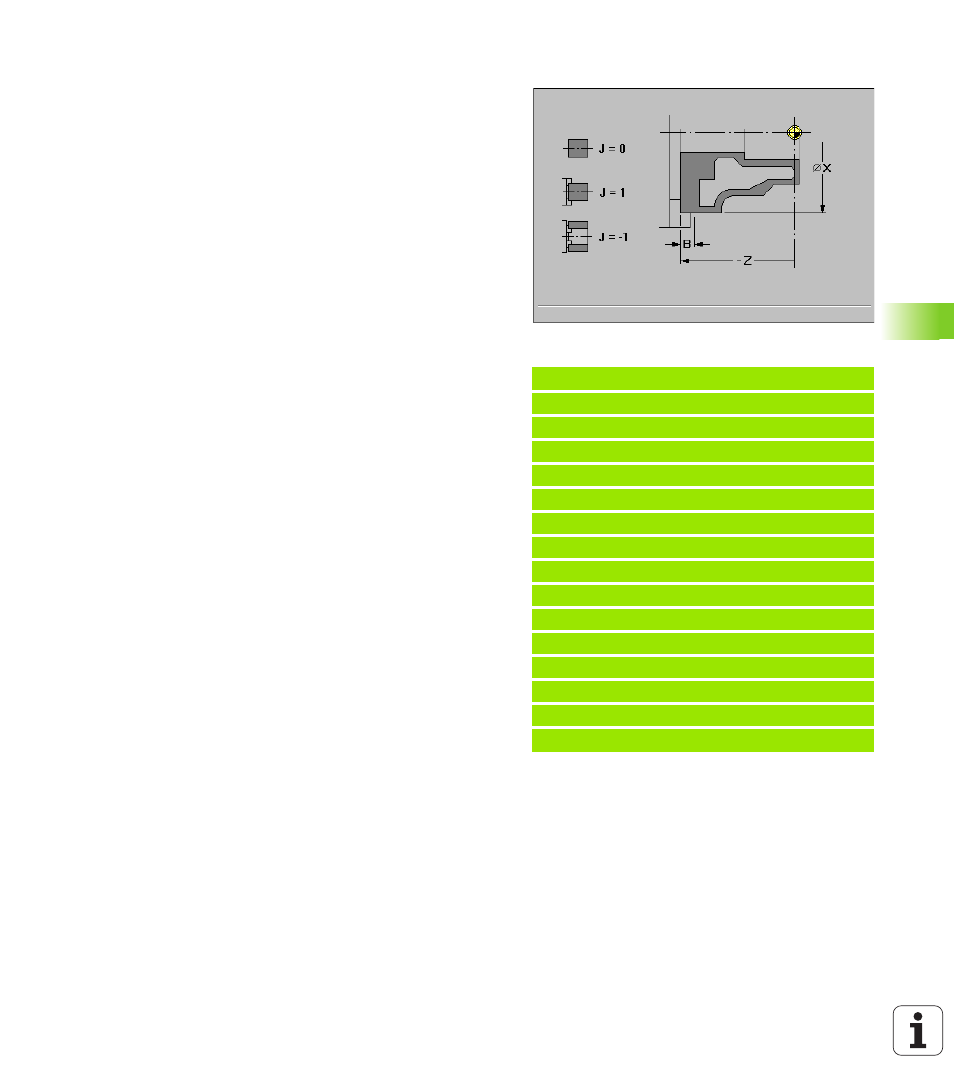

Profilo parte grezza G21
L'istruzione G21 descrive la situazione di serraggio. La descrizione
parte grezza viene eseguita con le istruzioni G1, G2, G3, G12 e G13
subito dopo l'istruzione G21. L'istruzione G80 termina la descrizione
parte grezza. Queste informazioni vengono analizzate nella
simulazione.
Parametri
 X Diametro
 Z Lunghezza
 B Zona di serraggio
 J Tipo di serraggio
„ 0: non bloccato
„ 1: bloccato esterno
„ 2: bloccato interno
Esempio: G21
%21.nc
[G21]
N1 G21 X80 Z110 B10 J1
N2 G1 Z-15 B-1
N3 G1 X102 B2
N4 G1 Z-22
N5 G1 X90 Zi-12 B1
N6 G1 Zi-6
N7 G1 X100 A80 B-1
N8 G1 Z-47
N9 G1 X110
N10 G80
N11 T3 G95 F0.25 G96 S200 M3
N12 G0 X0 Z2
N.. . . .
FINE
