HEIDENHAIN MANUALplus 4110 165
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico

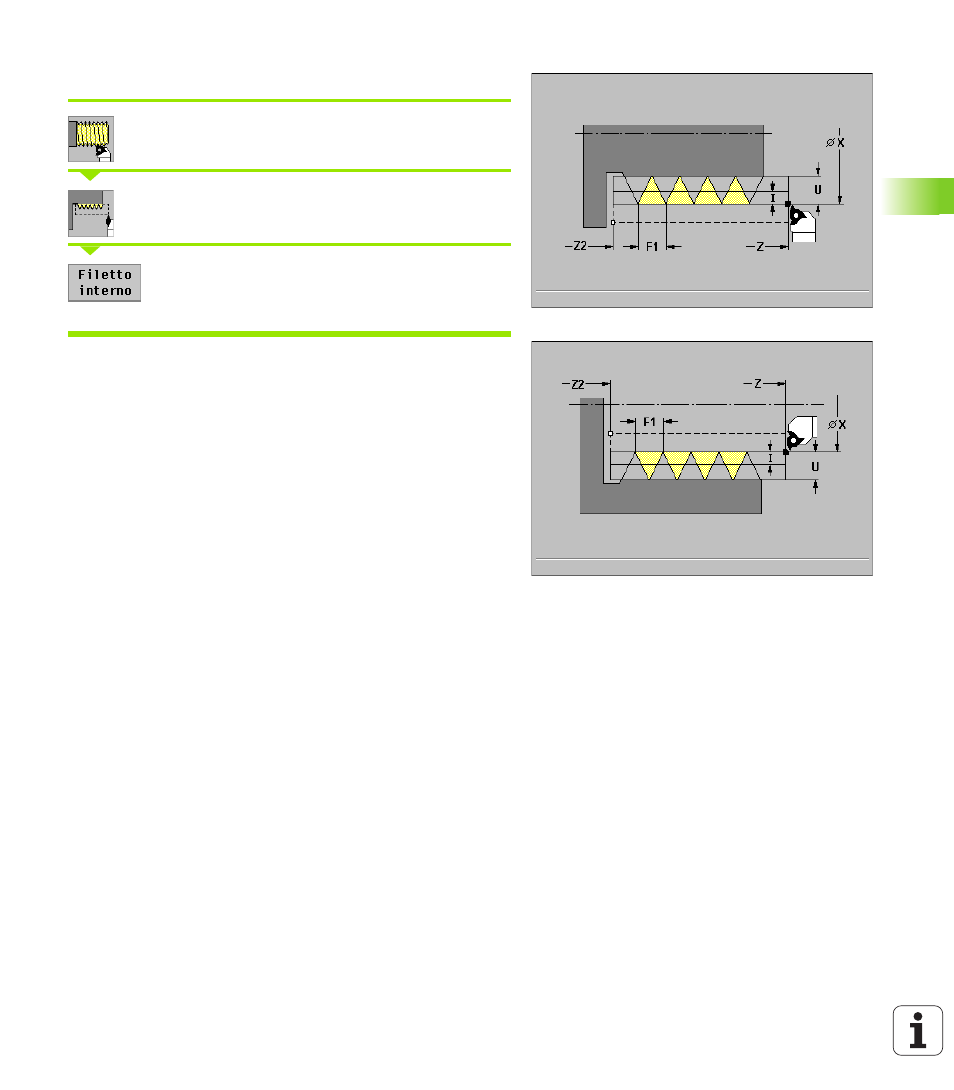

Filettatura (assiale)
Selezionare "Filettatura"
Selezionare "Filettatura"
Softkey Filetto interno
On: filetto interno
Off: filetto esterno
Il ciclo esegue un filetto interno o esterno a un principio con un angolo
del filetto di 30°. L'accostamento ha luogo esclusivamente in
"direzione X".
Parametri ciclo
 X, Z Punto di partenza filetto
 Z2 Punto finale filetto
 F1 Passo filetto (= avanzamento)
 U Profondità filetto
„ Nessuna immissione: viene calcolata
filetto esterno: U=0.6134*F1
filetto interno: U=–0.5413*F1
 I 1ª profondità di taglio
„ I<U: prima profondità di taglio con "I" – ogni passata successiva:
Riduzione profondità di taglio
„ I=U: una passata
„ Nessuna immissione: viene calcolata sulla base di U e F1
 T Numero utensile
 S Numero di giri/Velocità di taglio
Esecuzione ciclo
1 calcolo della configurazione di taglio
2 inizio da "Z" per la prima passata
3 avanzamento fino al "Punto finale Z2"
4 ritorno parallelamente all'asse e avanzamento per la passata
successiva
5 ripetizione di 3...4, fino a raggiungere "Prof. U"
