6.21 Lavorazione superficie
cilindrica
Diametro di riferimento G120

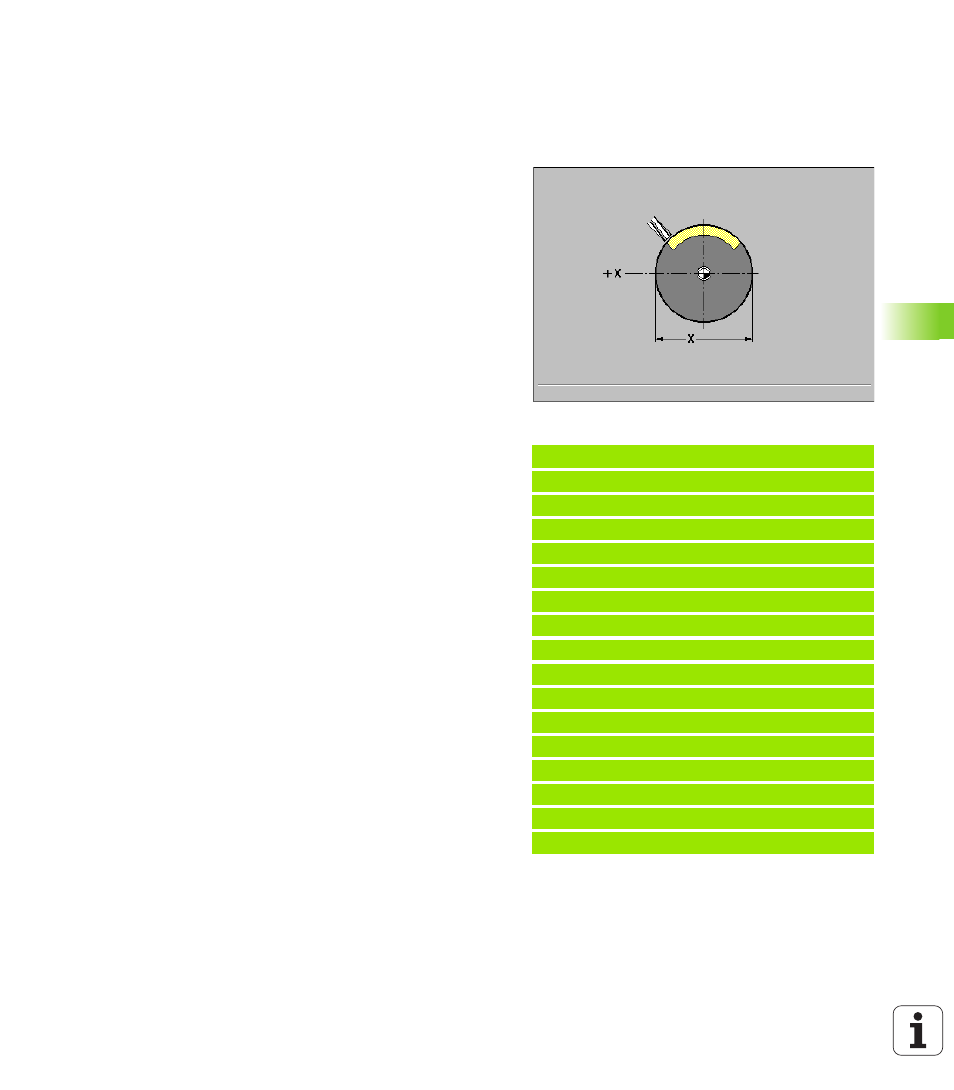

L'istruzione G120 definisce il diametro di riferimento dello "sviluppo
della superficie cilindrica". Programmare l'istruzione G120 se si
impiega "CY" con G110... G113. L'istruzione G120 è di tipo modale.
Parametri
 X Diametro
Esempio: G120
%111.nc
[G111, G120]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G41 Q2 H0
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635
N12 G40
N13 G110 X105
N14 M15
FINE
