266 5 Programmazione ICP
5.5 Elementi del pr
ofilo ICP di t
o
rn
it
ur
a

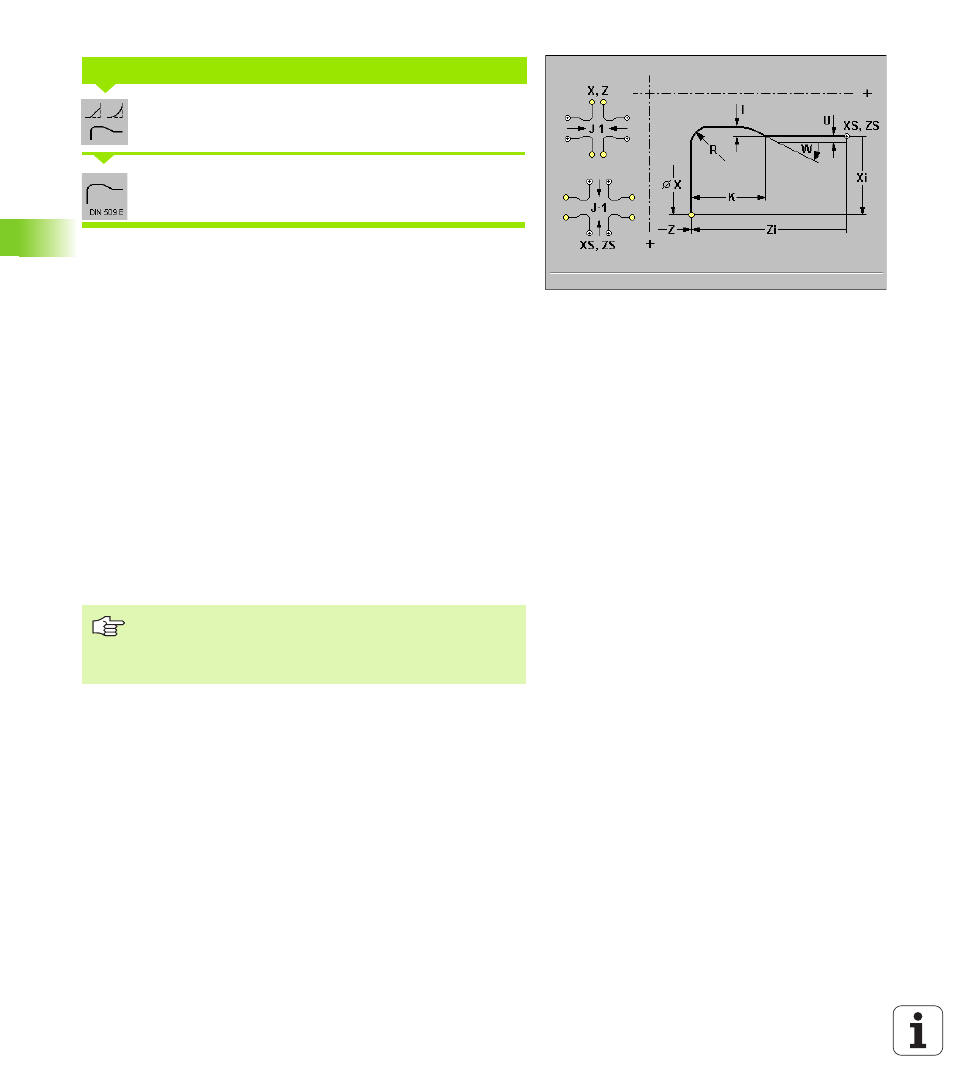

Selezionare Elementi sagomati
Selezionare Scarico DIN 509 E
I parametri non indicati vengono determinati dal MANUALplus sulla
base del diametro della tabella standard (vedere “Parametri Scarico
DIN 509 E, DIN 509 F" pag. 529).
Parametri
 XS, ZS Punto di partenza in X/Z: punto iniziale scarico
 X, Z Punto di arrivo in X/Z: punto finale scarico
 I Diametro scarico – default: tabella standard
 K Lunghezza scarico – default: tabella standard
 W Angolo scarico – default: tabella standard
 R Raggio scarico – default: tabella standard
 U Sovrametallo rettifica – default: nessun sovrametallo rettifica
 J Posizione elemento – default: 1
„ J=1: lo scarico inizia con l'elemento assiale e termina con
l'elemento radiale
„ J=–1: lo scarico inizia con l'elemento radiale e termina con
l'elemento assiale
 F Avanzamento speciale
Scarico DIN 509 E
Il parametro "Pos. elemento J" non può essere immesso in
caso di sovrapposizione e non può essere modificato in
caso di programmazione modifiche ICP. (Lo spigolo del
profilo è già definito in modo univoco).
