Scarico Forma H G857

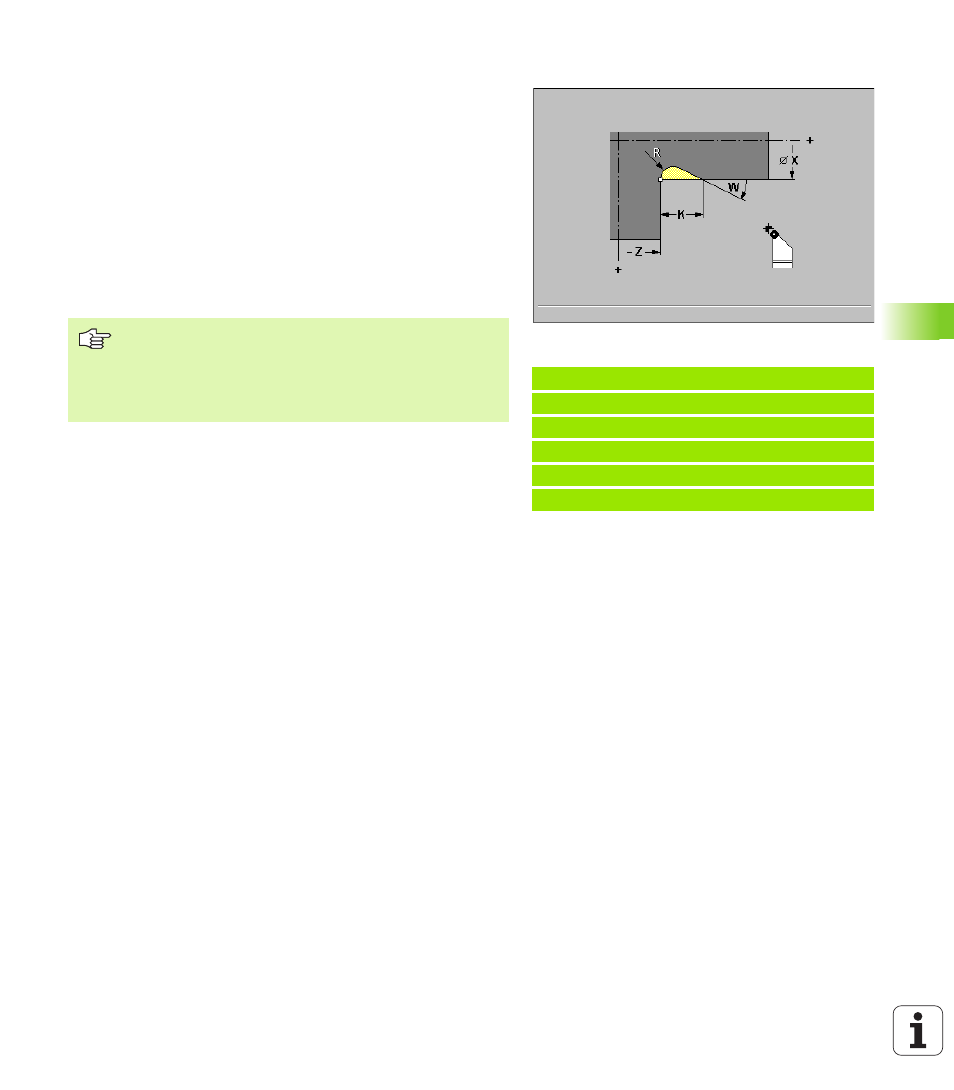

L'istruzione G857 esegue lo scarico. Il punto finale viene determinato
sulla base dell'angolo di entrata conformemente a "Scarico Forma H".
Una volta eseguito il ciclo, l'utensile ritorna sul punto di partenza.
Parametri
 X Spigolo profilo (quota diametro)
 Z Spigolo profilo
 K Lunghezza scarico
 R Raggio – Nessuna immissione: nessun elemento circolare (raggio
utensile = raggio scarico)
 W Angolo di entrata – Nessuna immissione: calcolo sulla base di
"K" e "R"
Esempio: G857
%857.nc
[G857]
N1 T21 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G857 X50 Z-30 K7 R2 W30
FINE
„ Lo scarico viene eseguito soltanto sull'asse
longitudinale in spigoli del profilo retti e paralleli all'asse.
„ Compensazione del raggio del tagliente: viene
eseguita.
„ Sovrametallo: non viene considerato.
