HEIDENHAIN MANUALplus 4110 391
6.22 La
v
o
ra
zione di sag
o
me

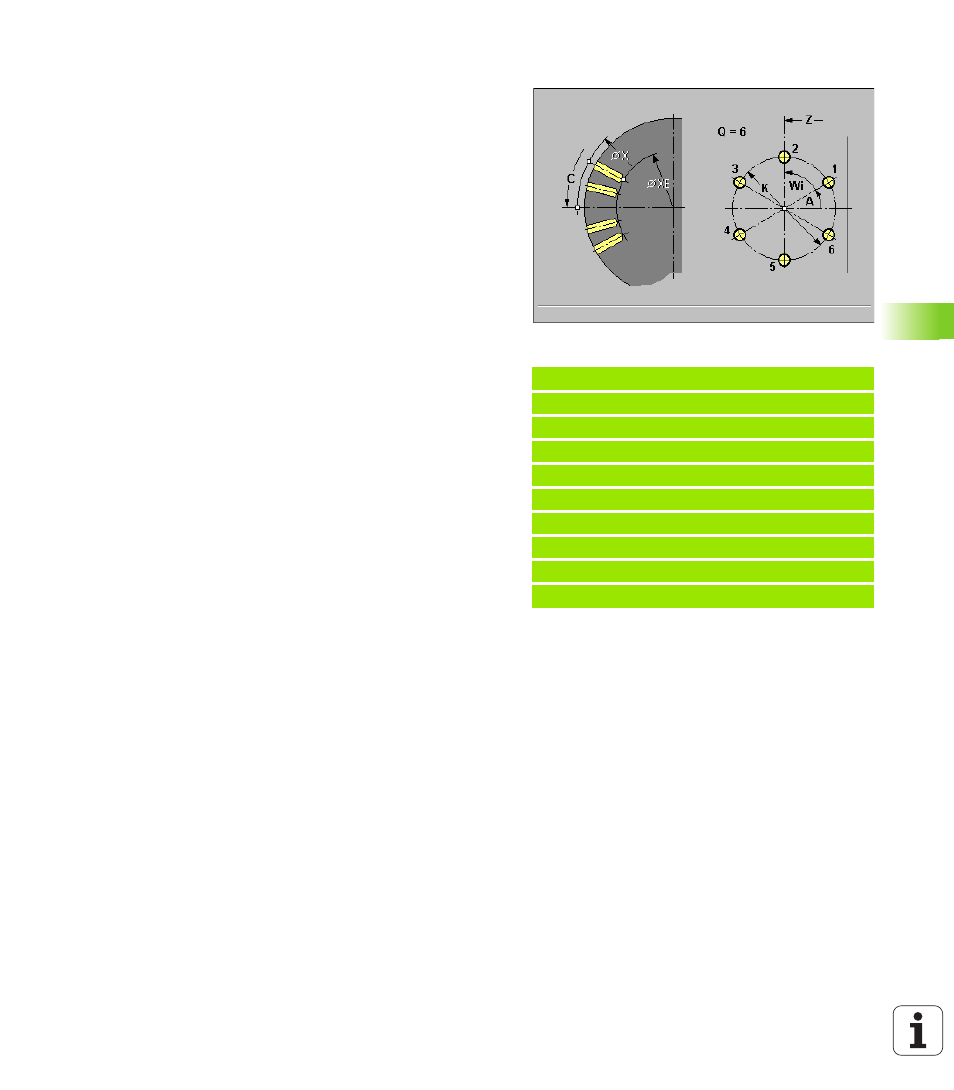

Sagoma circolare superficie cilindrica G746
L'istruzione G746 esegue sagome di fori o matrici alle medesime
distanze su un cerchio o su un arco sulla superficie cilindrica.
Combinazioni di parametri per la definizione del centro e delle posizioni
delle sagome:
„ Centro sagoma: Z e C
„ Posizioni sagoma:
„ W e Q
„ Wi e Q
Se non si inserisce il parametro "XE", si applica il ciclo di foratura/
fresatura o la descrizione della matrice del blocco NC successivo. Con
questo principio si combina la descrizione della sagoma con cicli di
foratura (G71, G74, G36) o lavorazioni di fresatura (definizioni matrice
G314, G315, G317).
Parametri
 Z Centro sagoma (polare)
 C Angolo: centro sagoma (polare)
 X Punto iniziale foratura/fresatura (quota diametro)
 XE Punto finale foratura/fresatura (quota diametro)
 K Diametro: diametro sagoma
 A Angolo iniziale – Posizione del primo foro/matrice
 K Diametro: diametro sagoma (default: posizione X attuale)
 W Angolo finale – Posizione dell'ultimo foro/matrice
 Wi Angolo finale – Distanza dalla posizione successiva
 Q Numero fori/matrici (default: 1)
 V Direzione periferica (default: 0): posizionamento dei fori/matrici
(necessario se è definito W)
„ V=0: sull'arco più lungo
„ V=1: a partire da A in senso orario
„ V=2: a partire da A in senso antiorario
Esempio: G746
%746.nc
[G746]
N1 T60 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G746 Z-40 C0 K40 Q8
N6 G71 X102 K7
N7 M15
FINE
