4.3 Cicli a passat
e sing
ole
Movimento lineare inclinato
Selezionare "Passate singole"
Selezionare "Movimento lineare inclinato"
Softkey Con ritorno:
Off: l'utensile si arresta alla fine del ciclo
On: l'utensile ritorna al punto di partenza
Lavoraz. lineare inclinata
Il MANUALplus calcola la posizione di arrivo e avanza in lineare dal
punto di partenza alla "Posizione di arrivo". L'utensile si arresta alla fine
del ciclo.

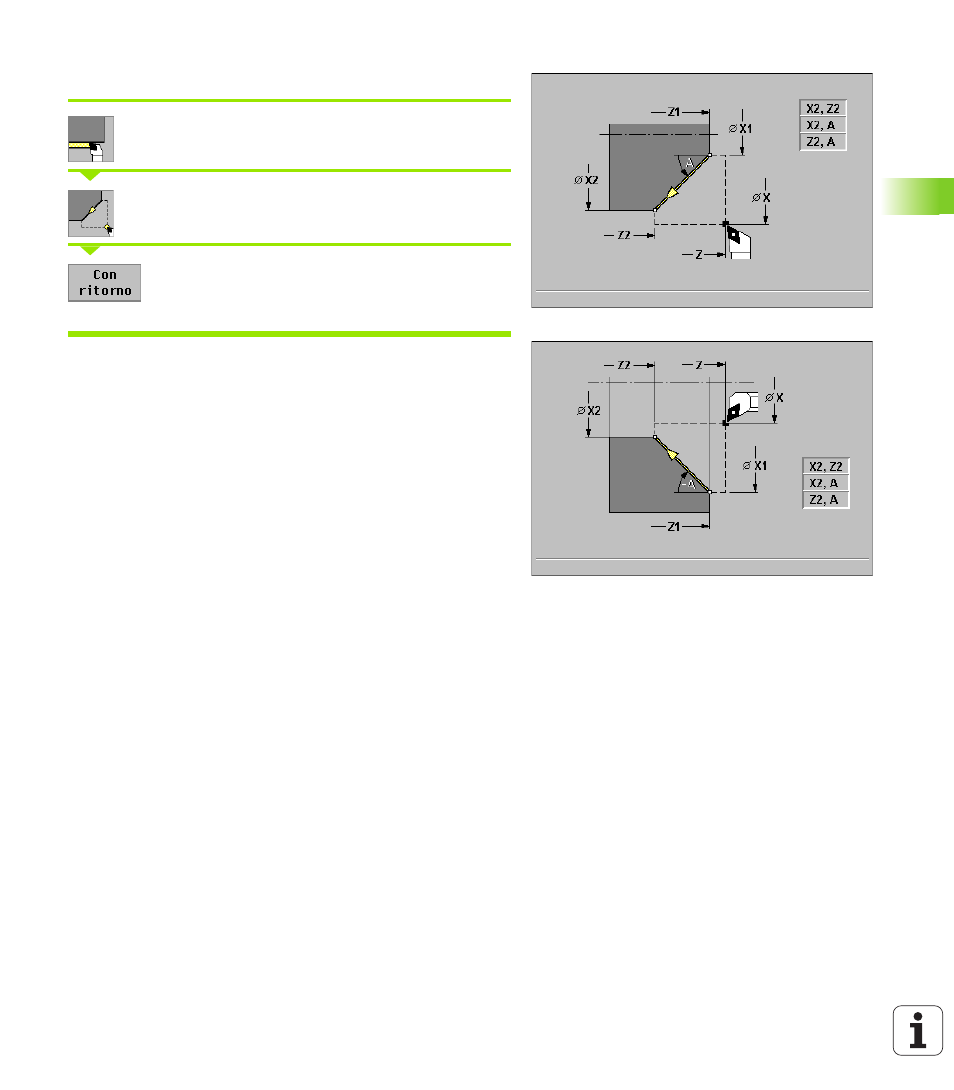

Contornitura lineare inclinata ("Con ritorno")
Il MANUALplus calcola la posizione di arrivo. Quindi l'utensile si
avvicina, esegue la passata lineare e al termine del ciclo ritorna al
punto di partenza (figure a destra). La compensazione del raggio del
tagliente viene considerata.
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Punto iniziale profilo ("Con ritorno")
 X2, Z2 Punto finale profilo
 A Angolo iniziale – Intervallo: –180° < A < 180°
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
Combinazioni di parametri per il punto di arrivo:
„ X2, Z2
„ X2, A
„ Z2, A
Esecuzione ciclo "Con ritorno"
1 calcolo della posizione di arrivo
2 spostamento lineare da "X, Z" al "Punto iniziale X1, Z1"
3 avanzamento alla posizione di arrivo
4 sollevamento e ritorno al punto di partenza, parallelamente all'asse
