HEIDENHAIN MANUALplus 4110 343
6.15 Cicli di filet
tat
ur
a

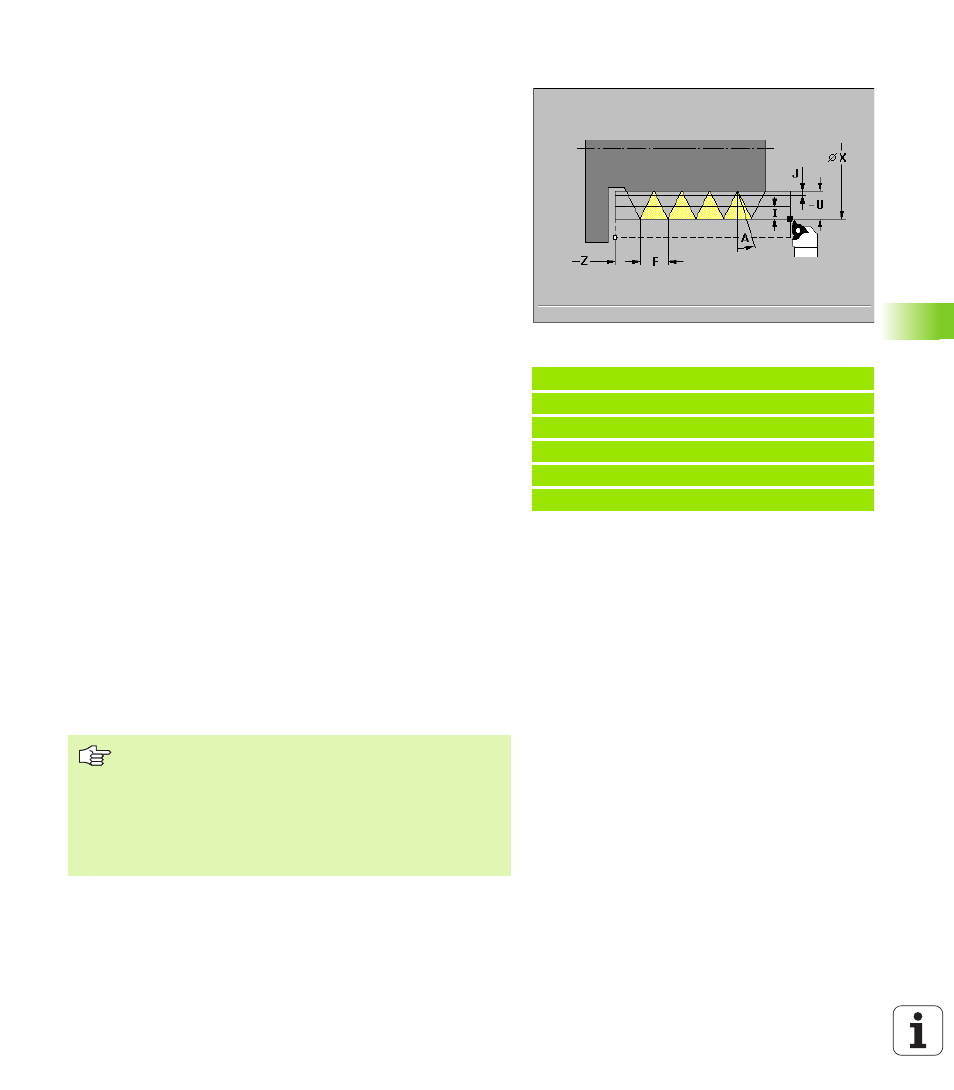

Filetto assiale esteso a più principi G351
L'istruzione G351 esegue un filetto assiale (interno o esterno) a uno o
più principi con passo variabile. Il filetto inizia sull'attuale posizione
dell'utensile e termina nel "Punto finale X, Z".
Parametri
 Z Punto finale filetto
 F Passo filetto
 U Profondità filetto
„ U>0: filetto interno
„ U<=0: filetto esterno (lato assiale e frontale)
„ U= +999 o –999: La profondità di filettatura viene calcolata
 I Accostamento massimo – nessuna immissione: viene calcolato
sulla base del passo filetto e della profondità filetto
 A Angolo di accostamento (default: 30°):
Campo: –60° < A < 60°
„ A>0: accostamento da fianco destro
„ A<0: accostamento da fianco sinistro
 D Numero di principi (default: 1)
 J Profondità di taglio residua (default: 1/100 mm)
 E Passo variabile (default: 0)
„ E >0: aumento del passo di E ogni giro
„ E <0: riduzione del passo di E ogni giro
Filetto interno o esterno: vedere segno di "U".
Configurazione di taglio: la prima passata viene eseguita con "I", ad
ogni passata successiva la profondità di taglio viene ridotta fino a
raggiungere "J".
Correzione del posizionamento con il volantino (con macchina
predisposta): Le sovrapposizioni sono limitate:
„ Direzione X: in funzione dell'attuale profondità di taglio, senza
superare il punto di partenza/punto finale del filetto
„ Direzione Z: al massimo 1 principio, senza superare il punto di
partenza/punto finale del filetto
Esempio: G351
%351.nc
[G351]
N1 T45 G97 S1500 M3
N2 G0 X16 Z4
N3 G351 Z-29 F1.5 U-0.9 I0.2
FINE
„ "Stop ciclo" è attivo alla fine di un filetto.
„ Override avanzamento e mandrino sono inattivi durante
l'esecuzione del ciclo.
„ La correzione del posizionamento con il volantino si
attiva tramite pulsante sul pannello di comando della
macchina.
„ Il pilotaggio è inattivo.
