6.15 Cicli di filettatura

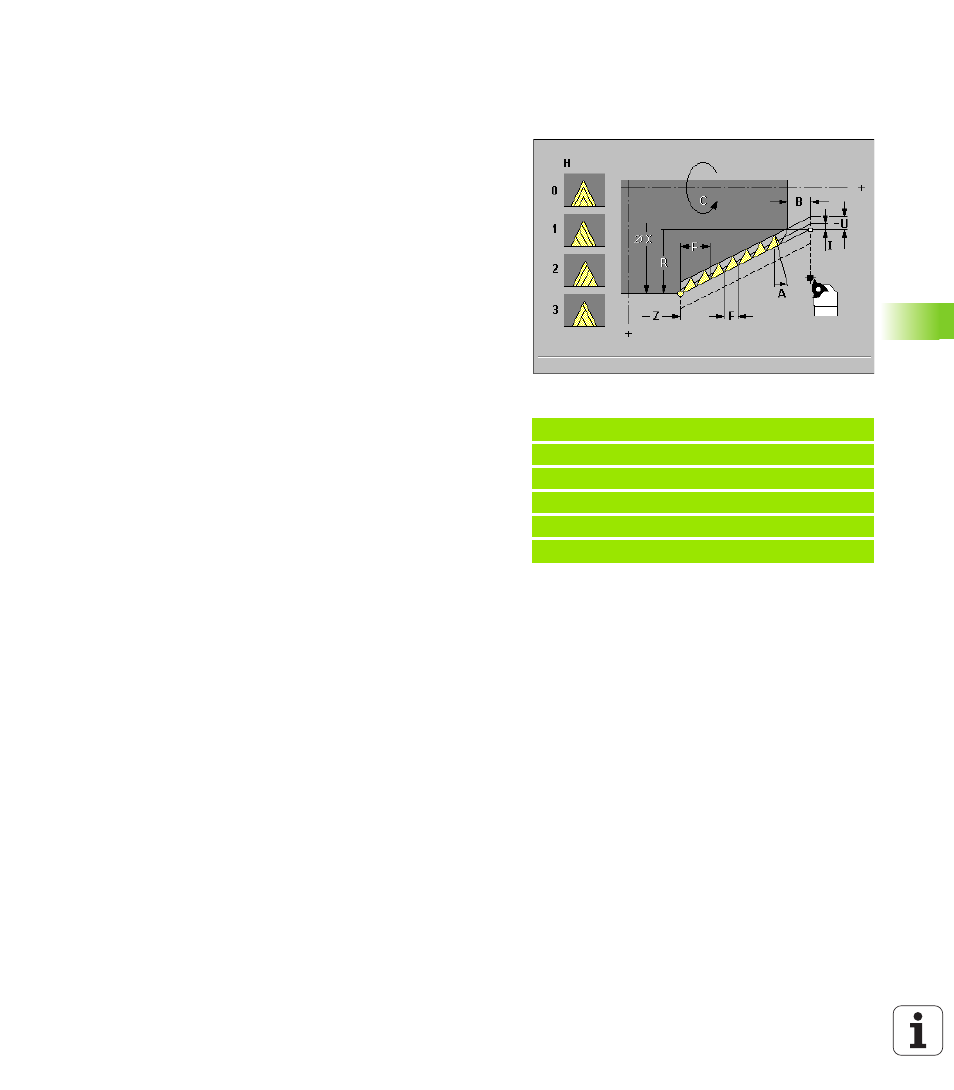

Filettatura universale G31
L'istruzione G31 esegue filetti in qualsiasi direzione e posizione (filetto
assiale, conico o radiale; filetto interno o esterno). È inoltre possibile
concatenare diversi filetti.
Parametri
 X Punto finale filetto (quota diametro)
 Z Punto finale filetto
 F Passo filetto
 U Profondità filetto
„ U>0: filetto interno
„ U<=0: filetto esterno (lato assiale e frontale)
„ U= +999 o –999: La profondità di filettatura viene calcolata
 I Accostamento massimo
 R Differenza raggi (default: 0): differenza tra diametro inizio filetto
(XA) e fine filetto (X). Per profili inclinati R è negativo
R=(X–XA)/2
 B lunghezza di avvio: percorso per accelerare alla velocità di
avanzamento programmata
nessuna immissione: calcolo interno (vedere “Entrata filetto/Uscita
filetto" pag. 163)
 P lunghezza sovracorsa: percorso per frenare la slitta
nessuna immissione: calcolo interno (vedere “Entrata filetto/Uscita
filetto" pag. 163)
 A Angolo di accostamento : campo: 0° < A < 60°
nessuna immissione: A=arctan (0,5*F/U)
 V Tipo di accostamento (default: 0)
„ V=0: sezione truciolo costante
„ V=1: accostamento costante
„ V=2: con configurazione di taglio residua
„ V=3: senza configurazione di taglio residua
 H Tipo di offset (default: 0)
„ H=0: senza offset
„ H=1: offset da sinistra in direzione della base del filetto
„ H=2: offset da destra in direzione della base del filetto
„ H=3: offset alternato destra/sinistra (zig-zag)
 Q Numero di passate a vuoto dopo l'ultima passata (default: 0)
 C Angolo di partenza : posizione del mandrino principale all'avvio
del filetto (default: 0°)
„ G31 senza descrizione profilo: "X, Z" viene programmato; il
filetto inizia sull'attuale posizione dell'utensile e termina nel "Punto
finale X, Z".
Esempio: G31
%31.nc
[G31]
N1 T45 G97 S800 M3
N2 G0 X20 Z5
N3 G31 Z-50 F1.5 I0.2
FINE
