HEIDENHAIN MANUALplus 4110 127
4.4 Cicli di aspor
tazione tr
ucioli

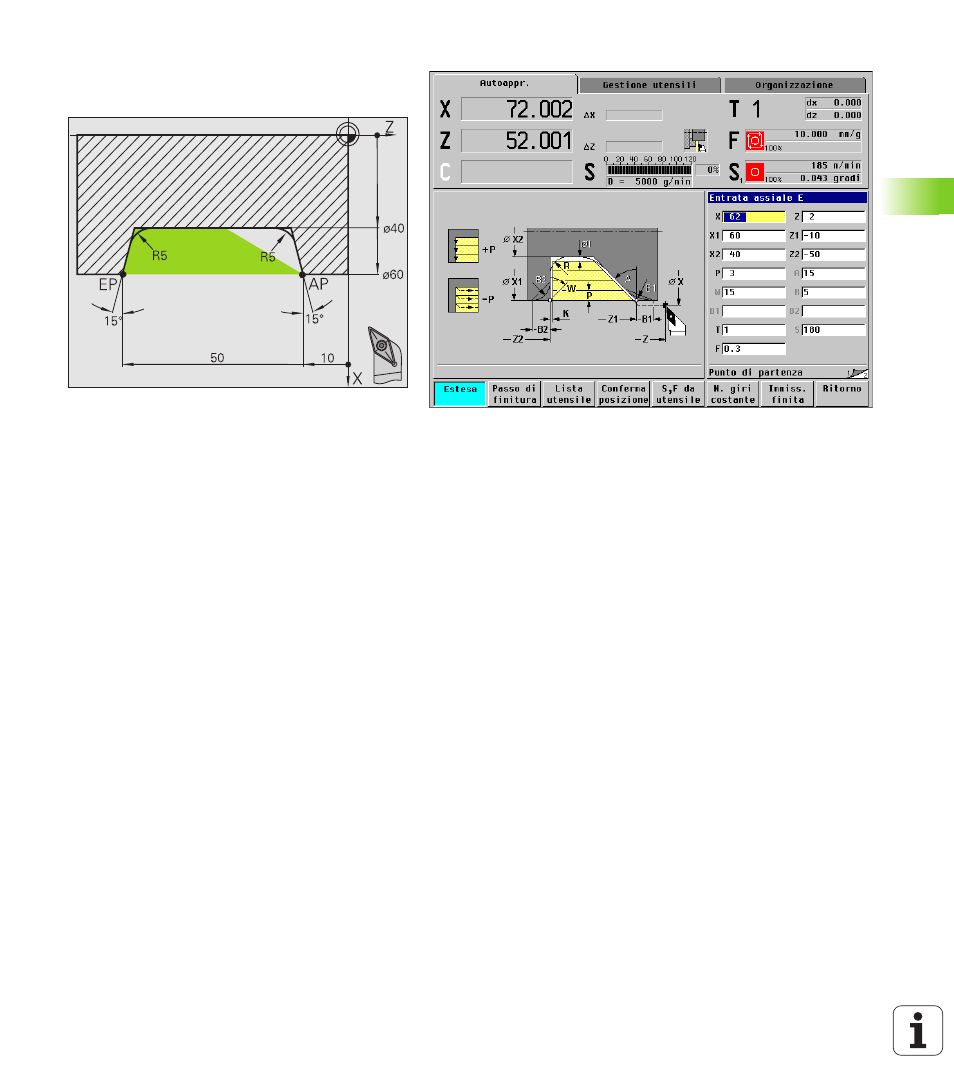

Sgrossatura (svuotamento) impiegando il ciclo
con entrata
L'utensile impiegato non può iniziare la lavorazione
con un angolo di 15°. Per tale ragione l'area viene
lavorata in due fasi.
1. Passo:
L'area contrassegnata da "AP" (Punto iniziale profilo)
fino a "EP" (Punto finale profilo) viene sgrossata con il
ciclo "Entrata assiale – Estesa" tenendo conto dei
sovrametalli.
L'"Angolo iniziale A" viene predefinito con 15°, come
quotato sul disegno. Il MANUALplus calcola l'angolo
di entrata massimo possibile sulla base dei parametri
utensile. Il "materiale residuo" viene ignorato e
lavorato nella 2ª fase.
Il "ciclo esteso" si impiega per realizzare i raccordi ai
lati.
Verificare i parametri "Punto iniziale profilo X1, Z1" e
"Punto finale profilo X2, Z2", che sono determinanti
per la direzione di passata e di accostamento, in
questo esempio per la lavorazione esterna e
l'accostamento "in direzione –X".
Dati utensile
„ Utensile per tornire (per lavorazione esterna)
„ WO = 1 – Orientamento utensile
„ A = 93° – Angolo di inclinazione
„ B = 55° – Angolo dell'inserto
